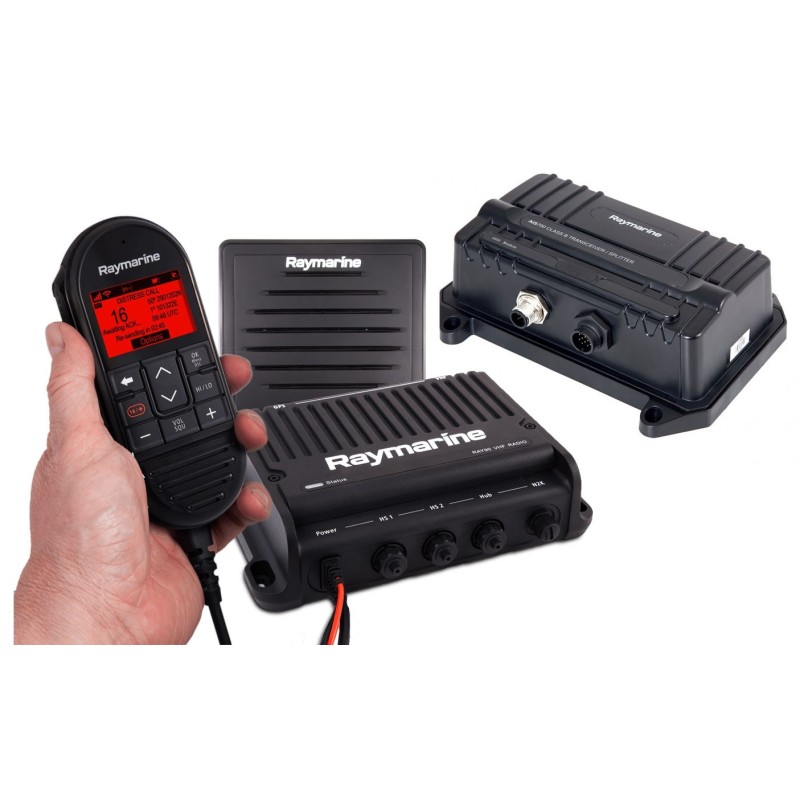

Raymarine Ray90 Radio VHF Modulare con Ricetrasmettitore AIS700 T70424 RYT70424

Radio VHF modulare fissa Ray90 Raymarine a scatola nera multistazione con microfono cablato, altoparlante passivo e megafono + Ricetrasmettitore AIS di Classe B AIS700 Raymarine con separatore antenna

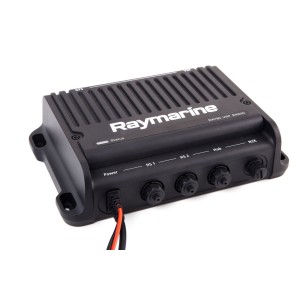

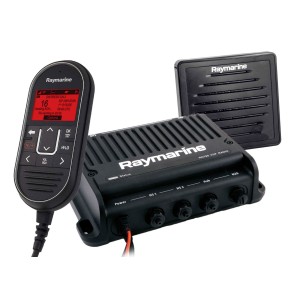

Radio VHF modulare fissa Ray90
La radio VHF modulare fissa Ray90 Raymarine porta le comunicazioni multi-stazione a un nuovo livello di potenza, prestazioni e flessibilità. Il Ray90 ha un design a scatola nera che nasconde un ricetrasmettitore, mentre il microfono ergonomico RayMic e l'altoparlante remoto danno il pieno controllo della radio con un audio cristallino.
•    Radio VHF a scatola nera, multistazione.
•    Microfono wireless e altoparlante attivo opzionali.
•    Microfono cablato e altoparlante passivo inclusi.
•    Espandibile a 2 microfoni.
•    Megafono integrato e generatore di segnale nebbia.
•    GPS esterno opzionale.
•    Semplice collegamento in rete NMEA2000 e NMEA0183.
Il Ray90 è dotato di un potente trasmettitore da 25 watt e di dispositivi elettronici di tipo commerciale per una lunga durata e prestazioni superiori. Le funzioni di scansione canali, dual-watch, tri-watch e allarmi meteo sono di serie. La radio a chiamata digitale selettiva classe D e il GPS integrato facilitano la configurazione delle funzioni avanzate di sicurezza e chiamate. Basta inserire il numero MMSI della tua imbarcazione durante la configurazione per essere pronto a salpare. Per il funzionamento del GPS è necessaria l'opzionale antenna GPS GA150 passiva.
MONITORAGGIO DELLA POSIZIONE

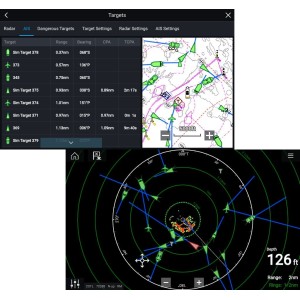

Utilizza la funzione di monitoraggio posizione del Ray90 per tenere d'occhio fino a 5 imbarcazioni dotate di DSC nelle vicinanze. Le loro posizioni vengono automaticamente condivise con il display multifunzione Raymarine. Tieni d'occhio le altre imbarcazioni in crociera con te, monitora le imbarcazioni di interesse o gestisci la tua flotta locale. In Europa il Ray91 supporta il sistema ATIS sulle idrovie interne navigabili.
MEGAFONO
Il megafono integrato del Ray90 ti farà sentire in coperta e nel porto. Collega il corno da nebbia opzionale e rendi nota la tua presenza con 30 watt di uscita audio, più il talkback bidirezionale. Quando la nebbia si infittisce, il megafono può anche essere impostato per emettere automaticamente i segnali da nebbia rivolti ai natanti in arrivo e all'ancora.
IMPERMEABILE E RESISTENTE
Il ricetrasmettitore del Ray90 è in alluminio solido, per la resistenza agli urti e alle vibrazioni e la massima dissipazione di calore. I microfoni RayMic presentano una retroilluminazione nitidissima per facilitare la visione in tutte le condizioni, mentre i tasti grandi offrono una presa sicura con un facile accesso alle funzioni di uso comune.
AMPLIA IL SISTEMA
Il sistema Ray90 comprende 1 microfono RayMic cablato e un kit altoparlante passivo. Amplia il sistema con un ulteriore microfono RayMic e un altoparlante remoto. Per ambienti rumorosi scegli l'opzione altoparlante remoto attivo. Non importa la stazza della tua imbarcazione, il Ray90 ha tutta la potenza e le prestazioni di cui hai bisogno per comunicazioni essenziali, sicurezza e consapevolezza situazionale in acqua.
SPECIFICHE GENERALI RAY90
Dimensioni (HxWxD):
- Altezza = 63 mm (2,48 poll.),
- Larghezza - 235 mm (314 poll.) max,
- Profondità - 160 mm (6,30 poll.) max escl. cavi posteriori,
Peso: 2,6 Kg (5.7 lbs).
SPECIFICHE AMBIENTALI
Tenuta stagna: IPX6 & IPX7;
Conforme alla norma: EN60945;
Intervallo della temperatura d'esercizio: da -20°C a 55°C;
Intervallo della temperatura di conservazione: da -25°C a +70°C;
Umidità: fino a 95%.
SPECIFICHE ELETTRICHE
Porta di comunicazione: NMEA 0183 (4.01 versione); NMEA2000 (3.0 versione);
Tensione nominale di alimentazione:
- Unità cablata/Hub wireless: 12 V DC. Protezione da inversione di polarità e sovratensione;
- Microfono wireless: Batteria ricaricabile agli ioni di litio da 2000 mAh;
- Custodia di ricarica: 12 V DC. Protetto da inversione di polarità e sovratensione;
Intervallo della tensione di esercizio: 9V DC - 16V DC;
Consumo di corrente:
- Unità cablata/Hub wireless: Inferiore a 6 A in alta tensione (13,6 V), Standby: 600 mA, Receive: 2 Amp.
- Microfono wireless: 1 A nominale;
- Custodia di ricarica: Inferiore a 6 A in alta tensione (13,6 V), Standby: 600 mA, Receive: 2 Amp;
Requisiti fusibile:
- Microfono wireless: Fusibile in linea = 1,25 A | Interruttore magnetotermico = 1,25 A;
Tipo di carica:
- Microfono wireless: Carica induttiva wireless.
SPECIFICHE DI TRASMISSIONE
Canali: Tutte le bande marine VHF USA, internazionali e canadesi;
Gamma delle frequenze:
- 156.000 - 157.425 MHz;
- 155.500 - 161.425 MHz canali privati;
Stabilità di frequenza: + / - 1.5 ppm;
Canalizzazione: 12.5 kHz;
Potenza di uscita:
- Potenza elevata = 25 Watt,
- Potenza ridotta = 1 Watt,
Emissione spuria: migliore di -36 dBm a 25 W (inferiore di 0,25 μW);
Deviazione massima: +/- 5 kHz;
Impedenza della porta di antenna: 50 ohm tipica.
CARATTERISTICHE TECNICHE RICEVITORE
Tipo ricevitore: doppia conversione supereterodina;
Canali: Tutte le bande marine VHF USA, internazionali e canadesi;
Gamma delle frequenze:
- 156.000 - 157.425 MHz,
- Canali privati da 155.500 a 161.425 MHz;
Frequenza wireless:
- Hub wireless: 2,4 GHz;
- Microfono wireless: 2,4 GHz;
Sensibilità: migliore di 1 microvolt EMF @ 20dB SINAD;
Sensibilità dello squelch: inferiore a -2 dBμ EMF;
Ronzio e rumore: inferiore a -40 dB;
Distorsione audio: inferiore a 10%;
Sensibilità del ricevitore:
- Distanza -119 dBm (0,25uV) @ 12 dB SINAD ← Tipica,
- Locale -110 dBm (0,7uV) @ 12 dB SINAD ← Tipica,
Selettività del canale adiacente: maggiore di 70 dB;
Reiezione del rumore spurio: maggiore di 70 dB;
Reiezione di intermodulazione: maggiore di 70 dB.
ALTOPARLANTE
Potenza dell'altoparlante esterno passivo:
- Unità cablata/Hub wireless: 5 W (4 Ω) / 2,5 W (8 Ω) (Passivo);
- Microfono wireless/Custodia di ricarica: 5 W (8 Ω) (Attivo);
Potenza di uscita del megafono:
- Unità cablata/Hub wireless: 24 W (4 Ω) / 12 W (8 Ω).
SPECIFICHE GPS
Numero dei canali: 72;
Avvio a freddo: 29s;
Sensibilità del ricevitore IC: -167 dBm (tracciamento) / -148 dBM (acquisizione);
Compatibilità GNSS: GPS, GLONASS, *BeiDou;
Compatibilità SBAS: WAAS, EGNOS, MSAS;
Caratteristiche speciali: Riduzione attiva di jamming e interferenza;
Frequenze operative: GPS L1 C/A, GLONASS L10F, Beidou B1;
Acquisizione del segnale: Automatica;
Aggiornamento almanacco: Automatico;
Dati geodetici: WGS-84 (alternative disponibili tramite MFD Raymarine);
Frequenza di aggiornamento: 20 Hz (20 volte al secondo concomitante GNSS);
Antenna: Interna - Chip ceramico montato in prossimità della parte superiore dell'unità;
Precisione di posizionamento: Senza SBAS: <=2,5 metri per il 95% del tempo;
Con SBAS: <2 metri per il 95% del tempo.

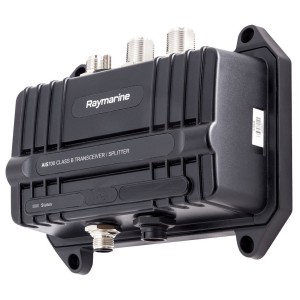

Ricetrasmettitore AIS di Classe B AIS700 Raymarine con separatore antenna
Il ricetrasmettitore AIS700 Raymarine è un sistema di identificazione automatica (AIS) di Classe B progettato per l'uso con i display di navigazione multifunzione Raymarine. Il ricetrasmettitore AIS di Classe B AIS700 non solo riceve i messaggi degli altri natanti, ma trasmette anche le informazioni della tua imbarcazione, in modo che sia visibile sui sistemi degli altri.
•    Trasmissione e ricezione completa AIS per maggiore consapevolezza della situazione e sicurezza.
•    La più recente connettività SO-TDMA per una portata più ampia e prestazioni più rapide.
•    Il separatore antenna incorporato semplifica l'installazione con l'antenna radio VHF esistente.
•    Compatibile con NMEA2000, NMEA0183, PC e SeaTalkng.
•    Software o hardware commutabile in modalità silenziosa per una maggiore sicurezza quando necessario.
SPECIFICHE AMBIENTALI
Temperature d'esercizio: Da -15°C a +55°C;
Temperatura di conservazione: Da -20°C a +75°C;
Infiltrazioni d'acqua: IPX6 e IPX7;
Umidità: fino al 93% a 40°C.
SPECIFICHE DI ALIMENTAZIONE
Alimentazione nominale: 12 V e 24 V;
Potenza assorbita: <3 W;
Corrente di picco: 3 A;
LEN (Load Equivalency Number): 1 LEN.
SPECIFICHE RF
Ricevitore DSC: Implementato tramite condivisione dell'orario con un ricevitore TDMA;
Banda 1 ricevitore: Da 156,025 MHz a 162,025 MHz (a incrementi di 25 kHz);
Banda 2 ricevitore: Da 156,025 MHz a 162,025 MHz (a incrementi di 25 kHz);
Banda trasmettitore: Da 156,025 MHz a 162,025 MHz (a incrementi di 25 kHz);
Specifiche trasmettitore: Per soddisfare le pertinenti sezioni di IEC 62287-2;
Specifiche ricevitore: Per soddisfare le pertinenti sezioni di IEC 62287-2;
Specifiche ricetrasmettitore: Per soddisfare le pertinenti sezioni di IEC 62287-2;
Ricevitore GPS: U-blox MAX-M8W;
Canali ricevitore GPS: 72 canali;
Tempo di acquisizione GPS avvio a freddo: 26 s nominale;
Fonti di posizione: GPS e GLONASS;
Prestazioni AIS: 5 W SOTDMA.
SPECIFICHE SEPARATORE ANTENNA
Frequenza operativa:
- Da 156,0 MHz a 162,025 MHz in trasmissione;
- Da 156,0 MHz a 162,025 Mhz in ricezione;
Perdita di inserzione AIS percorso RX: 0 dB;
Perdita di inserzione percorso AIS TX: <1 dB;
Perdita di inserzione percorso VHF RX: 0 dB;
Perdita di inserzione percorso VHF TX: <1 dB;
Gestione dell'alimentazione porta AIS: Ingresso massimo 5 W;
Porta VHF di potenza: Ingresso 25 W;
Tempo di commutazione da RX a TX VHF: 10 uS max.;
Tempo di commutazione da RX a TX AIS: 10 uS max.;
Tempo di commutazione da TX VHF a TX AIS: 10 uS max.;
Tempo di commutazione da qualsiasi TX a RX: 10 uS max.;
Impedenza porta VHF: 50 Ohm;
Impedenza porta AIS: 50 Ohm;
Impedenza della porta antenna: 50 Ohm;
Isolamento porta da VHF a AIS: >28 dB (entrambe le direzioni);
Potenza di ingresso VHF minima per la commutazione: 400 mW.
COLLEGAMENTI ESTERNI
Tipo connettore antenna VHF: Coassiale SO-239;
Tipo connettore radio VHF: Coassiale SO-239;
Connettore antenna GNSS: Coassiale TNC 50 Ω;
NMEA 2000: DeviceNet maschio;
USB: Micro-B;
Isolamento interfaccia esterna: Interfacce NMEA 2000 e NMEA0183 per integrare l'isolamento galvanico dall'alimentazione come richiesto dalla relativa specifica di interfaccia;
Interfaccia NMEA0183 1 (collegamento al display multifunzione): Conforme NMEA0183 HS (IEC 61162-1), bidirezionale, livelli RS422. Interfaccia quadrifilare (segnalazione differenziale). Baud rate configurabile. Ingresso per display multifunzione da AIS;
Interfaccia NMEA0183 2 (collegamento strumentale NMEA0183): Conforme NMEA0183 (IEC 61162-1), bidirezionale, livelli RS422. Interfaccia quadrifilare (segnalazione differenziale). Baud rate configurabile;
Interfaccia USB (collegamento per PC): Protocollo NMEA0183 HS (IEC 61162-1), porta USB bidirezionale, 38,4 kBaud.

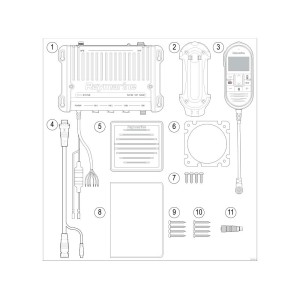

CONTENUTO DELLA CONFEZIONE:
RAY90
1 - Radio VHF DSC Ray90 (compresi cavi alimentazione e dati inseriti);
2 - Supporto per microfono RayMic;
3 - Microfono RayMic;
4 - Cavo adattatore microfono RayMic (da 12 pin femmina a 12 pin maschio con audio RCA);
5 - Altoparlante passivo;
6 - Guarnizione per montaggio altoparlante passivo;
7 - 4 viti per montaggio altoparlante passivo;
8 - Documentazione;
9 - 4 viti per montaggio radio VHF;
10 - 4 viti per montaggio supporto per microfono;
11 - Adattatore da DeviceNet a SeaTalkng®.

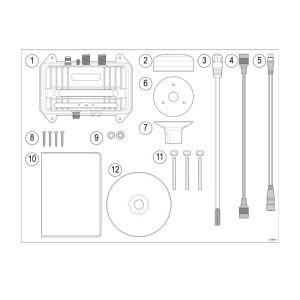

AIS-AIS700
1 - Ricetrasmettitore AIS di Classe B AIS700 Raymarine con separatore antenna VHF integrato;
2 - Antenna GNSS (GPS);
3 - Cavo alimentazione/dati 2 m (6,56 ft);
4 - Cavo radio VHF 1 m (3,28 ft);
5 - Cavo adattatore da DeviceNet a SeaTalkng® 1 m (3,28 ft);
6 - Guarnizione antenna GNSS;
7 - Adattatore per montaggio su palo antenna GNSS;
8 - Minuteria (4 viti autofilettanti N.8x19);
9 - Dado e rondella M5 (messa a terra);
10 - Kit di documentazione;
11 - Minuteria antenna GNSS (3 prigionieri e viti a galletto M3x40);
12 - CD software.

Raymarine T70424
