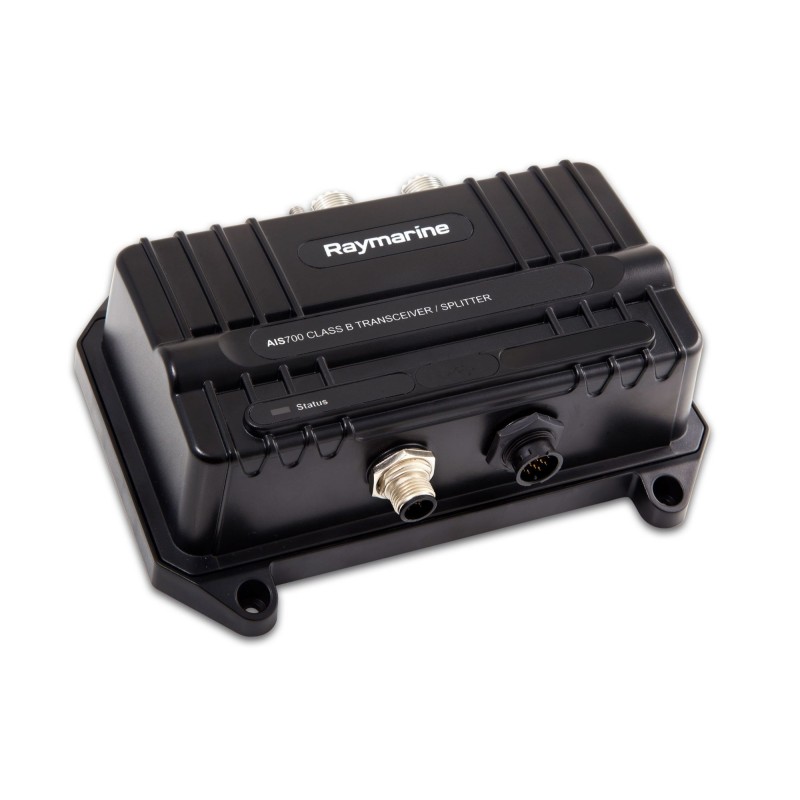

Raymarine AIS700 Ricetrasmettitore dati AIS con Splitter Antenna E70476 RYE70476

Ricetrasmettitore dati AIS Classe B con separatore antenna incorporato AIS700 Raymarine

Il ricetrasmettitore AIS700 Raymarine è un sistema di identificazione automatica (AIS) di Classe B progettato per l'uso con i display di navigazione multifunzione Raymarine. Il ricetrasmettitore AIS di Classe B AIS700 non solo riceve i messaggi degli altri natanti, ma trasmette anche le informazioni della tua imbarcazione, in modo che sia visibile sui sistemi degli altri.
•    Trasmissione e ricezione completa AIS per maggiore consapevolezza della situazione e sicurezza.
•    La più recente connettività SO-TDMA per una portata più ampia e prestazioni più rapide.
•    Il separatore antenna incorporato semplifica l'installazione con l'antenna radio VHF esistente.
•    Compatibile con NMEA2000, NMEA0183, PC e SeaTalkng.
•    Software o hardware commutabile in modalità silenziosa per una maggiore sicurezza quando necessario.

Massima visibilità
Il sistema AIS (Automatic Identification System), che opera nella banda marittima VHF, consente lo scambio wireless dello stato di navigazione tra imbarcazioni e centri costieri di monitoraggio del traffico. Le imbarcazioni commerciali, le navi da crociera e altre imbarcazioni equipaggiate con i dispositivi AIS trasmettono messaggi AIS che comprendono il nome dell'imbarcazione, la rotta, la velocità e lo stato di navigazione corrente.

SPECIFICHE AMBIENTALI
Temperature d'esercizio: Da -15°C a +55°C;
Temperatura di conservazione: Da -20°C a +75°C;
Infiltrazioni d'acqua: IPX6 e IPX7;
Umidità: fino al 93% a 40°C.
SPECIFICHE DI ALIMENTAZIONE
Alimentazione nominale: 12 V e 24 V;
Potenza assorbita: <3 W;
Corrente di picco: 3 A;
LEN (Load Equivalency Number): 1 LEN.
SPECIFICHE RF
Ricevitore DSC: Implementato tramite condivisione dell'orario con un ricevitore TDMA;
Banda 1 ricevitore: Da 156,025 MHz a 162,025 MHz (a incrementi di 25 kHz);
Banda 2 ricevitore: Da 156,025 MHz a 162,025 MHz (a incrementi di 25 kHz);
Banda trasmettitore: Da 156,025 MHz a 162,025 MHz (a incrementi di 25 kHz);
Specifiche trasmettitore: Per soddisfare le pertinenti sezioni di IEC 62287-2;
Specifiche ricevitore: Per soddisfare le pertinenti sezioni di IEC 62287-2;
Specifiche ricetrasmettitore: Per soddisfare le pertinenti sezioni di IEC 62287-2;
Ricevitore GPS: U-blox MAX-M8W;
Canali ricevitore GPS: 72 canali;
Tempo di acquisizione GPS avvio a freddo: 26 s nominale;
Fonti di posizione: GPS e GLONASS;
Prestazioni AIS: 5 W SOTDMA.
SPECIFICHE SEPARATORE ANTENNA
Frequenza operativa:
- Da 156,0 MHz a 162,025 MHz in trasmissione;
- Da 156,0 MHz a 162,025 Mhz in ricezione;
Perdita di inserzione AIS percorso RX: 0 dB;
Perdita di inserzione percorso AIS TX: <1 dB;
Perdita di inserzione percorso VHF RX: 0 dB;
Perdita di inserzione percorso VHF TX: <1 dB;
Gestione dell'alimentazione porta AIS: Ingresso massimo 5 W;
Porta VHF di potenza: Ingresso 25 W;
Tempo di commutazione da RX a TX VHF: 10 uS max.;
Tempo di commutazione da RX a TX AIS: 10 uS max.;
Tempo di commutazione da TX VHF a TX AIS: 10 uS max.;
Tempo di commutazione da qualsiasi TX a RX: 10 uS max.;
Impedenza porta VHF: 50 Ohm;
Impedenza porta AIS: 50 Ohm;
Impedenza della porta antenna: 50 Ohm;
Isolamento porta da VHF a AIS: >28 dB (entrambe le direzioni);
Potenza di ingresso VHF minima per la commutazione: 400 mW.
COLLEGAMENTI ESTERNI
Tipo connettore antenna VHF: Coassiale SO-239;
Tipo connettore radio VHF: Coassiale SO-239;
Connettore antenna GNSS: Coassiale TNC 50 Ω;
NMEA 2000: DeviceNet maschio;
USB: Micro-B;
Isolamento interfaccia esterna: Interfacce NMEA 2000 e NMEA0183 per integrare l'isolamento galvanico dall'alimentazione come richiesto dalla relativa specifica di interfaccia;
Interfaccia NMEA0183 1 (collegamento al display multifunzione): Conforme NMEA0183 HS (IEC 61162-1), bidirezionale, livelli RS422. Interfaccia quadrifilare (segnalazione differenziale). Baud rate configurabile. Ingresso per display multifunzione da AIS;
Interfaccia NMEA0183 2 (collegamento strumentale NMEA0183): Conforme NMEA0183 (IEC 61162-1), bidirezionale, livelli RS422. Interfaccia quadrifilare (segnalazione differenziale). Baud rate configurabile;
Interfaccia USB (collegamento per PC): Protocollo NMEA0183 HS (IEC 61162-1), porta USB bidirezionale, 38,4 kBaud.

CONTENUTO DELLA CONFEZIONE:
1 - Ricetrasmettitore AIS di Classe B AIS700 Raymarine con separatore antenna VHF integrato;
2 - Antenna GNSS (GPS);
3 - Cavo alimentazione/dati 2 m (6,56 ft);
4 - Cavo radio VHF 1 m (3,28 ft);
5 - Cavo adattatore da DeviceNet a SeaTalkng® 1 m (3,28 ft);
6 - Guarnizione antenna GNSS;
7 - Adattatore per montaggio su palo antenna GNSS;
8 - Minuteria (4 viti autofilettanti N.8x19);
9 - Dado e rondella M5 (messa a terra);
10 - Kit di documentazione;
11 - Minuteria antenna GNSS (3 prigionieri e viti a galletto M3x40);
12 - CD software.

Raymarine E70476
