Jabsco Kit di Elettrificazione da Wc manuale a Wc Elettrico 12V 37010-0092

Questo kit serve per trasformare il wc manuale in wc elettrico.
KIT PER BASE WC ELETTRICO
CARATTERISTICHE
• Maceratore ad alta capacità e pompa di lavaggio per la tazza
• Pompa di cacciata con girante flessibile
• Motore a magnete permanente, completamente racchiuso, con albero in acciaio inossidabile
• Conforme a USCG 183.410 e ISO 8846 MARINE per la protezione contro l’accensione
• Incluso semplice interruttore a pulsante
• Materiali tutti resistenti alla corrosione per utilizzo nautico

SPECIFICHE
• Volt: 12
• Amperaggio: 16
• Fusibile: 25A
• Entrata da 16 o 19 mm (5/8 pollici o 3/4 pollici), uscita da 1 pollice con valvola per il controllo del riflusso durante lo scarico
• Incluso adattatore per tubi da 25,4 x 38,1 mm (1 x 1-1/2 pollici) per attacco dei rifiuti da 1-1/2 pollici
• Flusso diretto di circa 1,4 L per 5 secondi di funzionamento

APPLICAZIONE
Il WC elettrico Jabsco può essere installato al di sopra o al di sotto della linea di galleggiamento. La pompa di cacciata è autoadescante con una prevalenza massima di 1,22 m (4 piedi); la pompa del maceratore di scarico può operare contro una testa verticale fino a 1,22 m (4 piedi).
La serie 37010 può essere utilizzata per convertire il modello Raritan PH o Compact, Wilcox-Crittenden “Head Mate”, Groco HC, Brydon n. 9127, 9128 o n. 59128 e qualsiasi altro modello di WC marino dotato di una tazza “standard” con bulloni con cerchio del diametro di 95,25 mm (3-3/4 pollici) e flangia a 4 tubi sulla base. Controllare i disegni d’ingombro per accertarsi che la tazza corrisponda alle dimensioni della flangia come in figura.

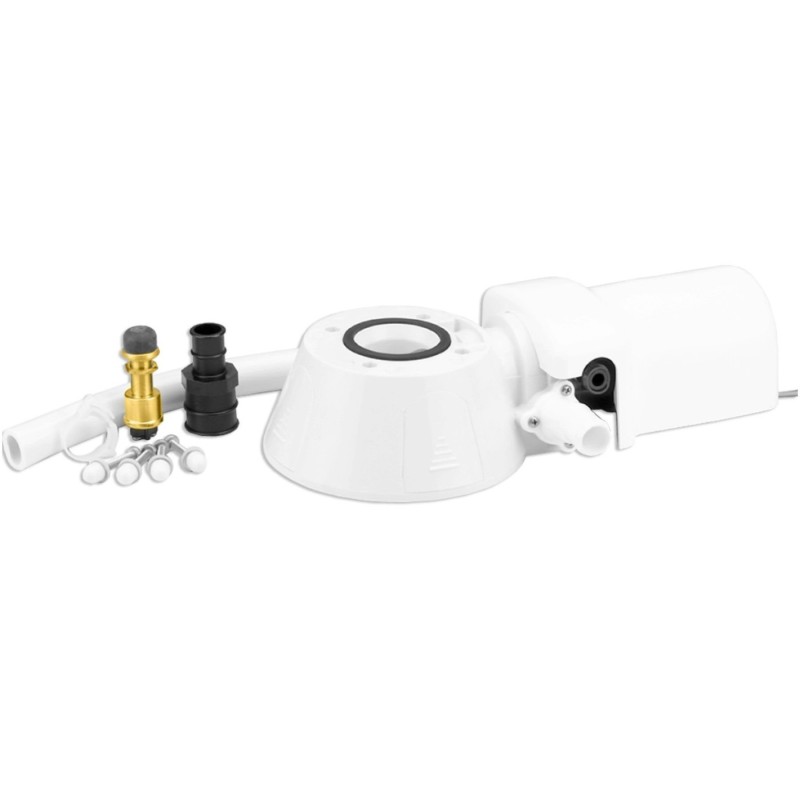

La serie 37010 comprende la base motorizzata, la guarnizione della tazza, quattro bulloni e rondelle per la tazza, due adattatori per l’apertura della pompa da 16 mm a 19 mm (5/8 a 3/4 pollici), un tubo bianco da 19 mm (3/4 pollici), un adattatore per l’apertura di scarico da 25,4 mm a 38,1 mm (1 a 1-1/2 pollici) e un interruttore per il controllo immediato.

MONTAGGIO
1. A seguito della conversione, in alcuni modelli potrebbe avvenire un aumento dell'altezza fino a 25,4 mm (1 pollice). Se il WC è posizionato sotto sedili o cuccette, verificare che ci sia spazio sufficiente.
2. Avvitare le viti a ferro da 6 mm, collocando una rondella starlock sotto ogni testa, nei dadi posti nelle cavità esagonali sulla parte superiore della base in modo da formare perni di fissaggio della tazza (vedi vista esplosa).
3. Rimuovere la base manuale e montare la tazza sulla base motorizzata Jabsco. NOTA: le viti a ferro M6 x 50 mm fornite in dotazione sono adatte per la maggior parte delle tazze; tuttavia per le tazze con flange più pesanti è necessario utilizzare viti a ferro più lunghe. Collocare le rondelle di plastica contro la flangia della tazza, posizionando la base in modo da consentire un comodo collegamento dei tubi.
4. Collegare l’uscita della pompa al collegamento della tazza posteriore con un tubo da 19 mm (3/4 pollici). Installare una fascetta stringitubo solo sull’apertura della pompa di scarico.
5. Posizionare l’unità del WC e fissarla su una superficie piana. Fare attenzione a non curvare la base del WC quando la si spinge verso il basso.
6. Collegare il tubo di entrata esistente all’apertura dell'entrata della pompa. È incluso un adattatore a manicotto da 16 mm a 19 mm (5/8 a 3/4 pollici) per tubi con entrata standard di 19 mm (3/4 pollici). Accertarsi che tutti i collegamenti siano ermetici e privi di curve brusche o restrizioni.
7. Collegare il tubo di scarico da 25,4 mm (1 pollice) all’apertura dello scarico (tubo da 38,1 mm (1-1/2 pollici) se si utilizza l’adattatore dello scarico da 38,1 mm (1-1/2 pollici)) ed effettuare un collegamento idoneo per fissare il serbatoio di deposito o un altro sistema di scarico. Evitare curve brusche o restrizioni.
8. Per installazioni al di sotto della linea di galleggiamento, installare un tubo ricurvo antisifone nel tubo dell’ingresso e collocarlo in modo tale che rimanga a circa 20 cm sopra la linea di galleggiamento in tutti gli angoli di sbandamento o assetto. **Se esiste un collegamento con uno scarico a mare, è necessario utilizzare un tubo ricurvo antisifone anche per lo scarico.
9. Per installazioni al di sopra della linea di galleggiamento, effettuare un loop nella linea dello scarico a circa 20 cm sopra la base della tazza per trattenere l’acqua al suo interno. In alcune installazioni potrebbe essere necessaria una valvola di controllo nella linea dell’ingresso per supportare la capacità adescante della pompa di cacciata dell’acqua.
10. Se la presa e lo scarico a mare non possono essere comodamente utilizzati dalla posizione del WC, installare apposite valvole per i collegamenti dell’entrata e dello scarico.
** In alcune installazioni in cui è stato installato un tubo ricurvo antisifone nel tubo dell’ingresso, la capacità adescante della pompa di cacciata e le caratteristiche del flusso risultano ridotte e il funzionamento del WC potrebbe risentirne. Per ripristinare il completo funzionamento della pompa, collegare una valvola a solenoide (Jabsco n. 37068-2000) all’entrata dello sfiato dell’aria per interrompere il rifornimento dell’aria durante il ciclo di cacciata. Avvitare il connettore d’ottone di 6,3 mm (1/4 pollici) sul tubo ricurvo antisifone e cablare l’elettrovalvola in parallelo con il motore del WC. Vedi il Diagramma 1 per un’illustrazione dell’installazione e dei collegamenti.
