Kit Fotovoltaico 3.2kW monofase con Inverter Solis 3kW + Quadro DC 1000V e Quadro AC 3kW

Kit Monofase 3.2kW con Inverter Solis 3kW + Quadro DC 1000V e Quadro AC 3kW

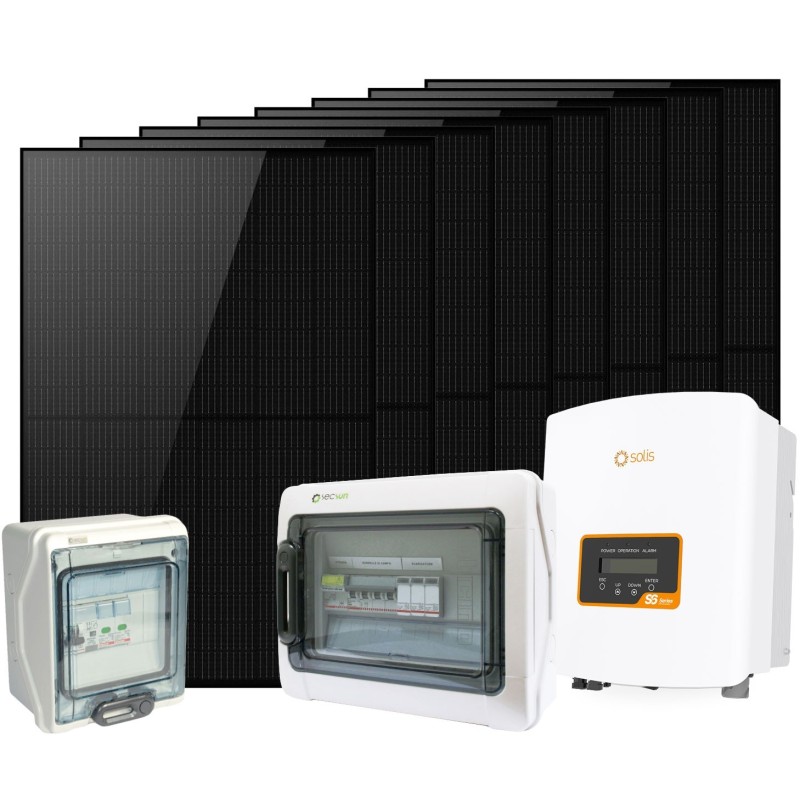

Kit solare composto da 8 pannelli fotovoltaici in silicio monocristallino con potenza di picco 400W e inverter di stringa del Solis-Mini S6-GR1P3KM Monofase 3kW, quadro elettrico DC 1000V e quadro elettrico AC 3kW che ti consente di produrre elettricità gratuitamente grazie all'autoconsumo e ricaricare l'eventuale batteria se connessa.
Questo kit ci permette di sfruttare l'energia fotovoltaica per fornire l'energia elettrica necessaria. L'inverter può fornire direttamente l'energia generata dai pannelli fotovoltaici all'impianto elettrico della casa o della tua azienda per soddisfare il fabbisogno energetico. Inoltre, se la domanda è elevata, la rete elettrica sarà combinata con la generazione fotovoltaica. Di notte, quando non c'è produzione di energia fotovoltaica, la casa, l'industria o l'azienda viene alimentata attraverso la rete di distribuzione elettrica. I sistemi fotovoltaici collegati alla rete sono quelli che pagano meglio perché consentono di risparmiare sulla bolletta dell'energia elettrica con un investimento contenuto.
Il kit è composto da:
- n°8 Pannelli solari fotovoltaici 400W #N52330050286;
- n°1 Inverter di stringa del Solis-Mini S6-GR1P3KM Monofase 3kW #S6GR1P3KM;
- n°1 Quadro elettrico DC Campo 1000V 1 stringa per fotovoltaico #CIQCM1101L;
- n°1 Quadro elettrico AC 3Kw Monofase per fotovoltaico #CIQIT3L;

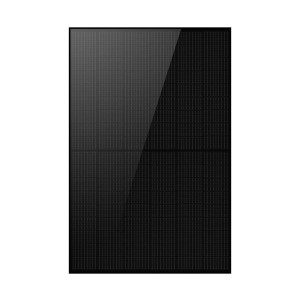

n°8  Pannelli solari fotovoltaici da 400W Monocristallini
Il modulo solare 400W è un modulo solare monocristallino Full Black ad alta efficienza con tecnologie multi-busbar e celle half-cut. Le celle half-cut con tecnologia multibusbar aggiuntiva aumentano l'efficienza della cella. In questo modo ottengono un ulteriore 2 - 2,5% di prestazioni in più e possono quindi offrire la massima affidabilità. L'accattivante design completamente nero completa il modulo solare.
I moduli solari sono certificati per l'utilizzo con carichi di vento e neve di 2400-5400 Pa. Il modulo ha un vetro frontale temprato spesso 3,2 mm con elevata trasmissione della luce. Il telaio è in lega di alluminio anodizzato.
• Tensioni di sistema più elevate possono ridurre efficacemente il BOS 1500V
• Temperatura di esercizio inferiore e coefficiente di temperatura per ottenere un profitto maggiore
• Ridurre significativamente l'effetto della temperatura del punto caldo e la schermatura dell'ombra
• Design a mezzo taglio per migliori prestazioni di carico meccanico
• Facilità d'uso in ambienti più esigenti

Tecnologia multibusbar
Le sbarre si trovano su ciascun modulo fotovoltaico. Si tratta di sbarre collettrici saldamente stampate su ciascuna cella solare. Assorbono la corrente continua generata e la conducono alle sbarre. Utilizzando più busbar, Luxen Solar riduce l'ombreggiamento, accorcia i percorsi di trasporto e riduce la resistenza nei moduli.

PARAMETRI ELETTRICI @STC DM108H
Massimo. Potenza di uscita Pmax: 400 Wp;
Tolleranza potenza: 0~+3 %;
Massimo. Tensione di alimentazione Vmp: 30,42 V;
Massimo. Corrente di alimentazione Imp: 13,15 A;
Tensione a circuito aperto Voc: 36,98 V;
Corrente di cortocircuito Icc: 13,78 A;
Efficienza del modulo: 20,48%
PARAMETRI ELETTRICI @NMOT
Massimo. Potenza in uscita Pmax: 298 W;
Massimo. Tensione di alimentazione Vmp: 28,42 V;
Massimo. Potenza Corrente Imp: 10,47 A;
Tensione a vuoto Voc: 34,9 V;
Corrente di cortocircuito Icc: 11,13 A
COEFFICIENTE DI TEMPERATURA
Coefficienti di temperatura di Pmax: -0,32%/°C;
Coefficienti di temperatura Voc: -0,26%/°C;
Coefficienti di temperatura di ISC: +0,054%/°C

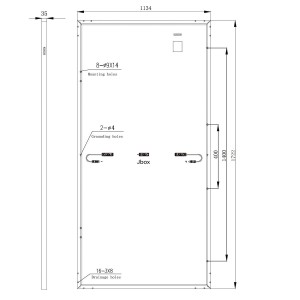

PARAMETRI MECCANICI
Tipo di cella: Mono 182x91 mm;
Numero di celle: 108 pezzi (2x(6x9));
Dimensioni (L*W*H): 1722x1134x35 mm;
Peso: 22 kg;
Telaio: alluminio anodizzato;
Scatola di giunzione: IP68;
Cavo, lunghezza: 4 mmq/350 mm
CONDIZIONI DI FUNZIONAMENTO
Tensione massima del sistema: 1500 V (CC);
Temperatura di funzionamento: -40~+85 °C;
Massimo. Carico vento/carico neve: 2400/5400 Pa;
Massimo. Sovracorrente: 25A;
Classe di applicazione: Classe A;
Valutazione del fuoco: Classe C;
NMOT: 42±3 °C.
ISO9001:2015, ISO14001:2015, ISO45001:2018

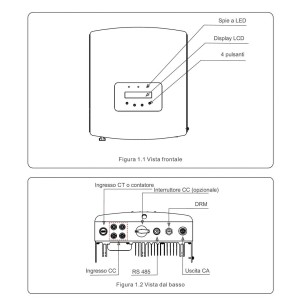

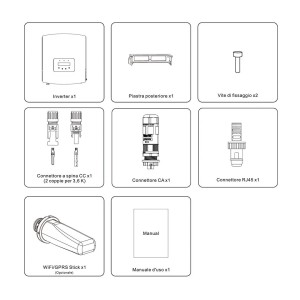

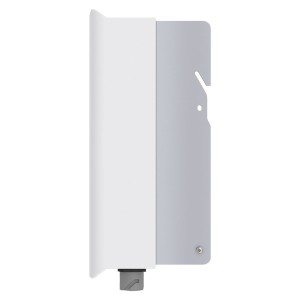

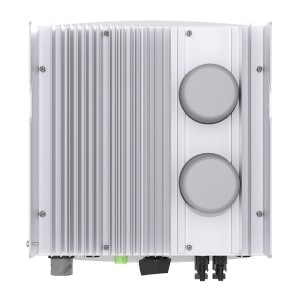

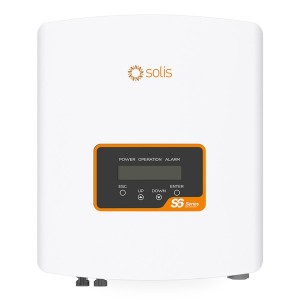

n°1 Inverter di stringa del Solis-Mini S6-GR1P3KM Monofase 3kW
Le serie di inverter di stringa del Solis-Mini monofase sono i leader di energia verde nei piccoli tetti residenziali e commerciali, e adottano la tecnologia di controllo digitale completa, la struttura topologica avanzata e un accurato algoritmo MPPT, la cui efficienza superiore alla conversione preminente del settore che è fino al 97.3% al massimo. Nel frattempo adottano le molteplici funzioni di protezione, ed una tecnologia di frequenza di commutazione estremamente alta.

✓ Efficienza massima 97,3%
✓ Corrente di stringa fino a 14A
✓ Algoritmo MPPT preciso
✓ Compatto e leggero
✓ Export Power Management integrato
✓ AFCI integrato (Protezione da arco voltaico)
✓ Collegamento alla rete semplice e flessibile
✓ Tecnologia di commutazione ad altissima frequenza
✓ Ampio intervallo operativo e bassa tensione di avviamento
Manager di Energia Esporta
HF SWITCH Alta frequenza di commutazione
WiFi/GPRS Monitoraggio in tempo reale
AFCI Protezione del circuito guasto arco DC
App Store IOS/Android

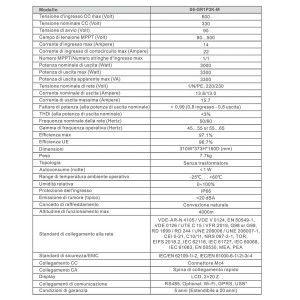

Specifiche tecniche
Ingresso DC
Potenza fotovoltaica massima raccomandata: 4.5 kW
Massima tensione assoluta: 600 V
Tensione nominale: 330 V
Tensione di avviamento: 90 V
Intervallo di tensione MPPT: 80-500 V
Corrente massima in ingresso: 14 A
Corrente massima di cortocircuito: 22A
Numero MPPT/Numero di stringhe massimo: 1/1
Uscita AC
Potenza in uscita nominale: 3 kW
Potenza apparente massima in uscita: 3.3 kVA
Potenza massima in uscita: 3.3 kW
Tensione di rete nominale: 1/N/PE, 220V / 230V
Frequenza di rete nominale: 50-60 Hz
Corrente in uscita di rete nominale: 11.4 A / 10.9 A
Corrente massima in uscita: 13 A
Fattore di Potenza: > 0,99 (0,8 in testa - 0,8 in ritardo)
THDi: <3%
Efficienza
Massima efficienza: 97.1%
Efficienza UE: 96.7%
Protezione
Protezione da polarità inversa DC: Sì
Protezione da corto circuito: Sì
Protezione da sovracorrente in uscita: Sì
Protezione da sovraccarico: Sì
Monitoraggio rete: Sì
Sistema anti-isola: Sì
Protezione temperatura: Sì
Interruttore DC integrato: Opzionale
AFCI integrato (protezione del circuito guasto arco DC): Sì (Attivazione richiesta)
Dati Generali
Dimensioni (WxHxD): 310x373x160 mm
Peso: 7.7 kg
Topologia: Senza trasformatore
Autoconsumo (notte) (notte): <1 W
Gamma di temperatura dell'ambiente d'esercizio: -25 ~ +60°C
Umidità relativa: 0-100%
Grado di protezione: IP66
Metodo di raffreddamento: Convezione naturale
Massima altitudine di funzionamento: 4000 m
Standard di sicurezza/EMC: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Standard di collegamento rete: G98 o G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA

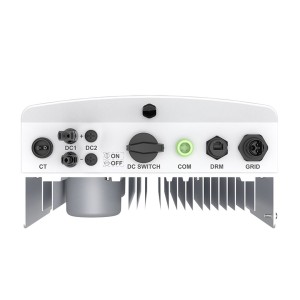

Caratteristiche
Collegamento DC: Connettore MC4
Collegamento AC: Spina di connessione rapida
Schermo: LCD
Comunicazione: RS485, Opzionale: Wi-Fi, GPRS

n°1 Quadro elettrico DC Campo 1000V 1 stringa per fotovoltaico
Centralino premontato, quadro elettrico di Campo DC, di protezione specifico per proteggere l'impianto fotovoltaico in uscita dai pannelli verso l'inverter da cortocircuiti e scariche tensioni. Questo kit è adatto per tutti gli impianti fotovoltaici connessi in rete o ad isola.
Si compone:
- 1 Portafusibile sezionatore 2P
- 2 fus.12A - 1000VDC
- 1 Scaricatore di sovratensione 2P+terra (600/1000VDC)
- 1 Sezionatore 12/16A (600/800/1000VDC)
- Grado di protezione IP65 di classe II
- Dichiarazione di conformità CEI EN 61439-1/2
- Misure del quadro 340 x 282 x 141 mm (BxHxP)

n°1 Quadro elettrico AC 3Kw Monofase per fotovoltaico
Centralino premontato, quadro elettrico di protezione specifico per proteggere l'impianto fotovoltaico in uscita dall'inverter verso l'abitazione da cortocircuiti e scariche tensioni.
Questo kit è adatto per tutti gli impianti fotovoltaici connessi in rete o ad isola.
Si compone:
• Interruttore magnetotermico CA di potenza adeguata con differenziale salvavita
• Scaricatore di tensione CA di potenza adeguata
• Centralino contenitore
