Staubli PV-KST4/6X-UR 4/6mmq Connettore maschio MC4 MALE KR3532595

Connettore maschio 4/6mmq MC4 MALE Staubli PV-KST4/6X-UR

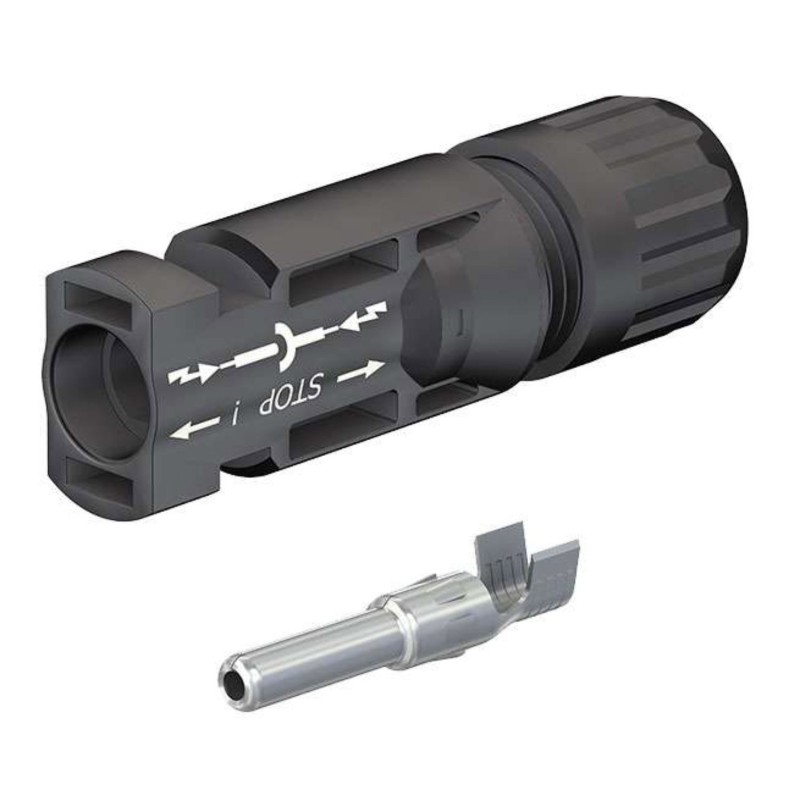

Connettore maschio MC4 (-) Ø4/6mmq Staubli KST4/6X-UR studiato espressamente per la realizzazione di connessioni rapide e sicure nell'ambito delle applicazioni fotovoltaiche con i più comuni inverter e junction box. Giunto per cavi maschio come parte singola (inclusa parte isolante), ad esempio per cavo solare KBE con sezione trasversale 4-6 mm² Ø gamma del pressacavo: 5,5-7,4 mm.
■ Chiusura a scatto
■ In conformità con NEC 2014, richiede un utensile per l'apertura
■ Tecnologia MULTILAM comprovata con elevata stabilità a lungo termine, che garantisce una perdita di prestazioni costantemente bassa per tutta la durata utile del connettore a spina
■ Connettori a spina collaudati e testati, oltre 15 anni di esperienza nel settore
■ Disponibili per l'assemblaggio con sezioni trasversali di 10 mm²
■ Disponibili anche come cavi pronti all'uso
■ Compatibilità di accoppiamento con la famiglia di connettori MC4
■ Cavi realizzati secondo le specifiche del cliente

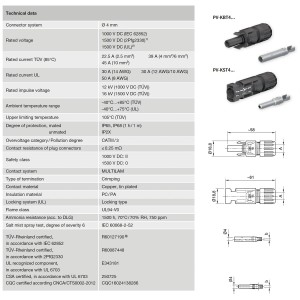

Dati tecnici:
- Sistema di connettori: Ø 4 mm;
- Tensione nominale: 1000 V CC (IEC 62852) | 1500 V CC (2Pfg2330) | 1500 V CC (UL);
- Corrente nominale TÜV (85°C): 22,5 A (2,5 mm²) | 39 A (4 mm²/6 mm²) | 45 A (10 mm²);
- Corrente nominale UL: 30 A (14 AWG) | 30 A (12 AWG/10 AWG) | 50 A (8 AWG);
- Tensione impulsiva nominale: 12 kV (1000 V CC (TÜV)), 16 kV (1500 V CC (TÜV));
- Intervallo di temperatura ambiente: -40°C...+85°C (TÜV), -40°C...+75°C (UL);
- Temperatura limite superiore: 105°C (TÜV);
- Grado di protezione,
- accoppiato: IP65, IP68 (1 h/1 m)
- non accoppiato: IP2X
- Categoria di sovratensione / Grado di inquinamento: CATIII / 3;
- Resistenza di contatto dei connettori a spina: ≤ 0,25 mΩ;
- Classe di sicurezza: 1000 V CC: II, 1500 V CC: 0;
- Sistema di contatto: MULTILAM;
- Tipo di terminazione: Crimpatura;
- Materiale di contatto: Rame, stagnato;
- Materiale di isolamento: PC / PA;
- Sistema di bloccaggio (UL): Tipo di bloccaggio;
- Classe di infiammabilità: UL94-V0;
- Resistenza all'ammoniaca (secondo DLG): 1500 h, 70°C / 70% RH, 750 ppm;
- Prova di nebbia salina, grado di severità 6: IEC 60068-2-52;
- Certificato TÜV-Rheinland, in conformità con IEC 62852: R60127190;
- Certificato TÜV-Rheinland, in conformità con 2PfG2330: R60087448;
- Componente riconosciuto UL, in conformità con UL 6703: E343181;
- Certificato CSA, in conformità con UL 6703: 250725;
- Certificato CQC secondo CNCA/CTS0002-2012: CQC16024138286.
