Strumenti di navigazione moderni: guida alla strumentazione di bordo
Questa guida agli strumenti di navigazione moderni illustra i dispositivi essenziali per navigare in sicurezza: dal GPS cartografico nautico all’ecoscandaglio, dal radar al sistema AIS.
Guida agli strumenti di navigazione nautica moderni: ecoscandaglio, display e bussola
Oggi chartplotter, ecoscandagli ad alta risoluzione, display multifunzione e strumenti elettronici integrati sono accessibili anche al diportista e all’armatore che desiderano conoscere la propria posizione, leggere il fondale e mantenere una rotta affidabile.
GPS, radar e AIS: orientarsi con precisione in mare
Tra gli strumenti di navigazione nautica, il nucleo resta questo: GPS, radar e AIS. Il GPS consente di conoscere la propria posizione in tempo reale e di leggerla sulle carte nautiche del sistema cartografico; il radar individua ostacoli e traffico con scarsa visibilità; il sistema AIS identifica le imbarcazioni vicine con dati utili su rotta, velocità e tipologia.
- GPS cartografico nautico: riceve la posizione satellitare e la sovrappone alle carte nautiche digitali, aggiornabili con C-MAP® o Navionics®.
- Radar: rileva unità e oggetti in avvicinamento tramite onde radio, con allarmi utili quando il meteo peggiora o la visibilità cala.
- Sistema AIS: conforme allo standard IERC60945, riceve nome, rotta, velocità e tipo delle navi vicine; il ricetrasmettitore NAIS-500 Classe B integra anche l’antenna GPS-500.
- Bussola magnetica: strumento di navigazione autonomo, obbligatorio oltre le due miglia dalla costa, indipendente dall’alimentazione elettrica.
La ridondanza è l’elemento che garantisce continuità operativa: affiancando strumenti digitali alla bussola magnetica si mantiene la rotta anche in caso di anomalia elettronica; lo splitter NSPL-500 consente inoltre l’uso simultaneo dell’antenna FM per AIS e radio VHF.
Ecoscandaglio e trasduttore: leggere il fondale in sicurezza
L’ecoscandaglio resta uno strumento centrale quando occorre verificare profondità e natura del fondale. Il sonar invia impulsi ultrasonici tramite il trasduttore e restituisce dati utili per prevenire incagliamenti, specialmente in acque ristrette o poco conosciute.
Le tecnologie CHIRP, DownScan Imaging e ActiveTarget™ Live migliorano la lettura subacquea e aumentano il dettaglio sullo schermo. La scelta del trasduttore incide direttamente sulla qualità del segnale: il P79 in plastica è indicato per installazioni su fuoribordo o piccoli yacht; il TM 150 CHIRP da poppa copre la banda 85-145 kHz; il sensore B&G DST810 in bronzo riunisce profondità, velocità e temperatura in un’unica unità NMEA 2000.
| Trasduttore | Tecnologia | Frequenza | Applicazione ideale |
| P79 | Dual-frequency in-hull | 50 / 200 kHz | Fuoribordo, piccoli yacht |
| TM 150 | CHIRP da poppa | 85 – 145 kHz | Barche a vela, altura |
| HDI Med/High | DownScan Imaging | 455 / 800 kHz | Ricerca dettagliata del fondale |
| B&G DST810 | All-in-one NMEA 2000 | Multi-sensore | Profondità, velocità, temperatura |

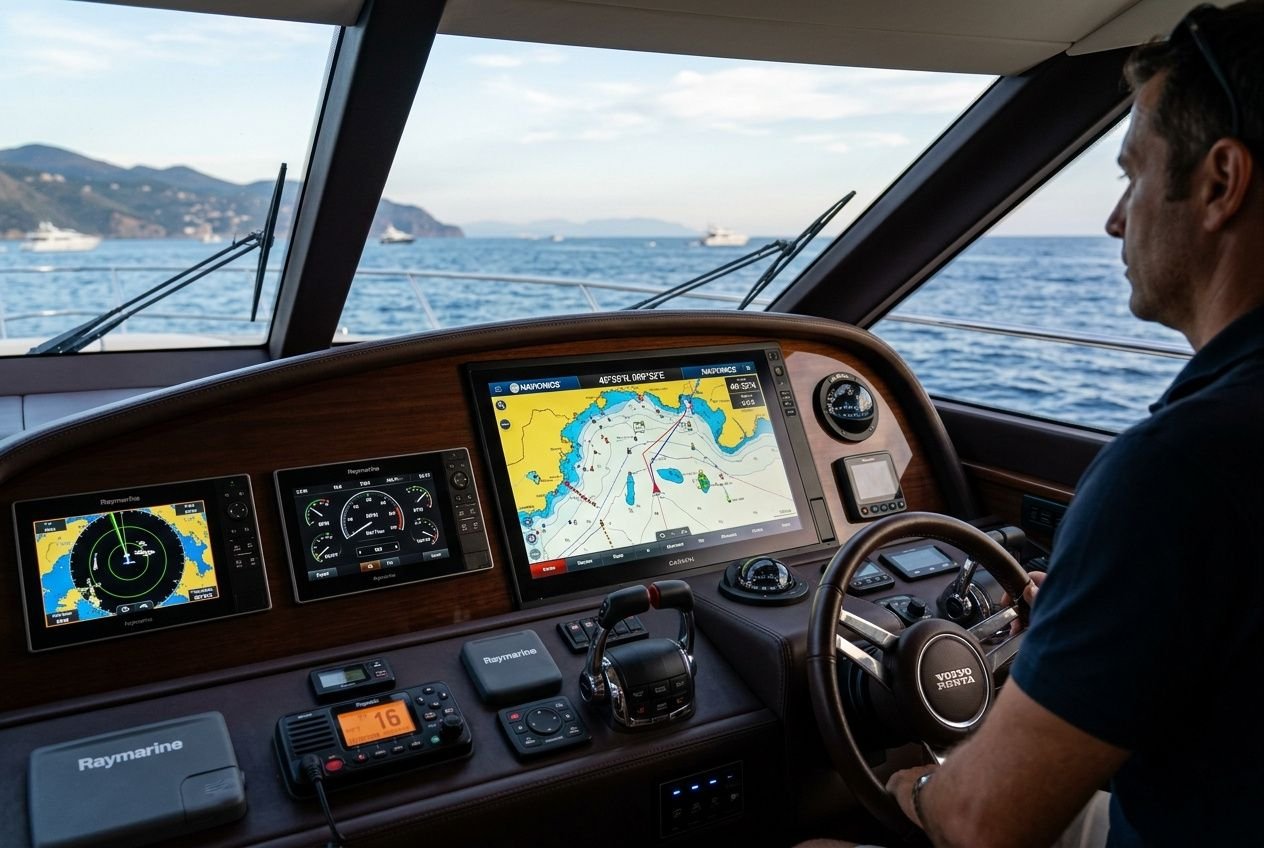

Display multifunzionale e chartplotter: il centro di controllo di bordo
Una volta che i sensori sono correttamente collegati, chartplotter e display multifunzionale diventano il centro operativo della strumentazione. In un solo schermo confluiscono GPS, ecoscandaglio, radar, dati motore e cartografia nautica: una sintesi che semplifica la lettura e riduce i passaggi durante la navigazione marittima.
L’ELITE FS 9 da 9 pollici e l’ELITE FS 7 da 7 pollici offrono connettività NMEA 2000, compatibilità con strumenti di navigazione moderni Lowrance e supporto alle cartografie C-MAP® e Navionics®. Il chartplotter B&G Zeus3 S 9" aggiunge la mappa base mondiale; i GPS multifunzione Raymarine completano l’offerta con RealVision 3D e DownVision per una lettura cartografica più evoluta.
Bussola, pilota automatico e integrazione NMEA 2000
Dal controllo della posizione si passa alla gestione della rotta. Il pilota automatico, integrato con il chartplotter, segue il tracciato GPS e alleggerisce il lavoro al timone; gli autopiloti per imbarcazioni fino a 12 metri possono essere installati direttamente sul timone.
In aggiunta, l’anemometro digitale misura direzione e intensità del vento in tempo reale, dato essenziale soprattutto a vela. Gli strumenti navigazione B&G comprendono il Triton², display da 4,1 pollici con rivestimento anti-condensa, oltre ad autopiloti e trasmettitori AIS collegabili tramite bus NMEA 2000.
Prima di salpare, conviene verificare la compatibilità dell’intera strumentazione: tensione di bordo a 12 V o 24 V, cablaggi marini, fusibili corretti e aggiornamento software. Lo stesso criterio vale per ECDIS e apparati professionali: verificare cablaggi, fusibili e aggiornamenti software prima di ogni stagione.
Domande frequenti
Gli strumenti di navigazione essenziali comprendono GPS, bussola, ecoscandaglio, radar e sistema AIS. Nella strumentazione di bordo trova spazio anche il chartplotter: raccoglie su un solo display i dati principali, semplifica la lettura e limita l’ingombro in plancia.
Tra gli strumenti elettronici, la bussola digitale può affiancare quella tradizionale. Al contrario, la bussola magnetica resta il riferimento obbligatorio oltre le due miglia dalla costa, anche quando a bordo sono presenti strumenti per la navigazione più evoluti.
L’integrazione NMEA 2000 è una rete di comunicazione che collega GPS, autopilota, sonar, sistema AIS e sensori del vento. Tutti questi strumenti elettronici condividono le informazioni sulla stessa linea dati, così ogni display può mostrare i valori provenienti dai dispositivi connessi.
La differenza si gioca su ordine e compatibilità: meno cablaggi separati, meno duplicazioni e una gestione più lineare della strumentazione di bordo. Prima di salpare, conviene verificare che ogni apparato supporti lo standard previsto dal bus installato.
La scelta del trasduttore dipende da tre fattori: tipo di barca, velocità di crociera e profondità abituale di utilizzo. Per questo la strumentazione va dimensionata sul profilo reale dell’imbarcazione, non solo sulla potenza dichiarata dell’ecoscandaglio o del sonar.
Il trasduttore P79 dual-frequency è da privilegiare quando si opera su fuoribordo e piccoli yacht. Il TM150 CHIRP da poppa, invece, è indicato per barche a vela e navigazione d’altura.
Una volta che l’obiettivo è leggere con precisione il fondale, le configurazioni HDI Med/High a 455/800 kHz offrono un dettaglio elevato.
Condividi questo articolo:
Articoli simili
Bussola nautica professionale per barca: guida all'acquisto
Scopri le migliori bussole nautiche professionali per la tua barca. Confronta modelli nautiche da incasso, vintage e GPS. Trova la bussola nautica ideale per navigare.

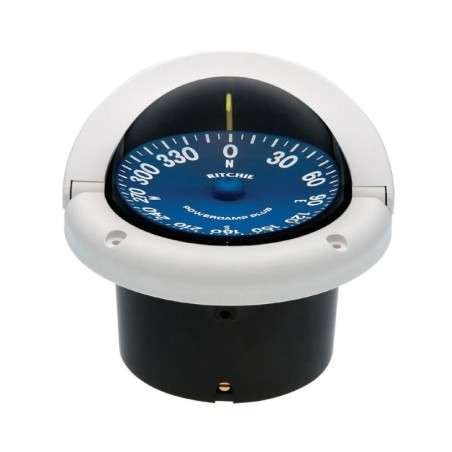

Bussola magnetica: cos'è e come funziona questo strumento
