Differenza tra regolatore di carica PWM e MPPT: guida completa
La differenza tra regolatori di carica PWM e MPPT si gioca su un principio fisico preciso: la gestione del trasferimento di energia dal fotovoltaico alla batteria. Qui trovate i criteri tecnici per selezionare il regolatore di carica corretto in base alla potenza del vostro impianto, al banco batterie e all'uso a bordo.
Come funziona un regolatore di carica solare PWM e MPPT
Un regolatore solare PWM e un regolatore MPPT rappresentano architetture elettroniche distinte. Comprendere la funzione e la differenza tra carica PWM e MPPT è il punto di partenza per orientare la vostra scelta.
Principio di funzionamento del regolatore PWM
Il regolatore PWM agisce tramite modulazione di larghezza di impulso: opera come un interruttore che collega i pannelli alla batteria a frequenza molto elevata. La tensione del pannello scende fino alla tensione della batteria, senza alcuna conversione attiva. La differenza inizia proprio qui: nella carica solare PWM, l'energia non sfruttata viene semplicemente dissipata.
Il vincolo tecnico è netto. Un controller PWM richiede un pannello abbinato con precisione al voltaggio del banco batterie, pena un crollo significativo del rendimento della carica PWM.
Come opera l'algoritmo MPPT nel regolatore di carica
Un regolatore di carica MPPT converte attivamente la tensione superiore del pannello in quella adatta alla carica della batteria, incrementando la corrente in uscita. Tracciando il punto di massima potenza, nessuna energia viene sprecata: a ogni riduzione di tensione corrisponde un aumento proporzionale di corrente.
Con un controller MPPT, collegare un pannello ad alto voltaggio a una batteria a 12V non costituisce un problema. La carica MPPT, inoltre, impedisce il reflusso di corrente verso i pannelli fotovoltaici.
Fasi di carica gestite dai due regolatori a confronto
Sia nella configurazione PWM che MPPT, il regolatore di carica solare monitora costantemente la tensione della batteria, ma i due sistemi divergono nella gestione delle fasi. Il regolatore di carica MPPT struttura il ciclo con una precisione dinamica superiore rispetto al PWM.
- Fase Bulk: viene erogata la corrente massima disponibile. Il regolatore MPPT sfrutta il punto di massima potenza, mentre il controller PWM lavora direttamente alla tensione della batteria.
- Fase Absorption: a tensione costante, la corrente cala progressivamente. Entrambi i sistemi gestiscono questa fase per completare la carica della batteria.
- Fase Float: mantenimento per prevenire sovraccarichi. Il regolatore MPPT adatta la potenza in continuo, il regolatore PWM eroga leggeri impulsi periodici.
- Protezioni: sia la carica PWM che MPPT includono protezioni contro sovratensioni e scariche profonde del banco batterie.
Impostare il profilo corretto sul regolatore di carica solare previene il degrado della batteria nel tempo. A mio avviso, è sempre opportuno verificare le specifiche tecniche fornite da Nautimarket Europe prima di procedere all'installazione.
Efficienza energetica PWM vs MPPT: quanto cambia davvero

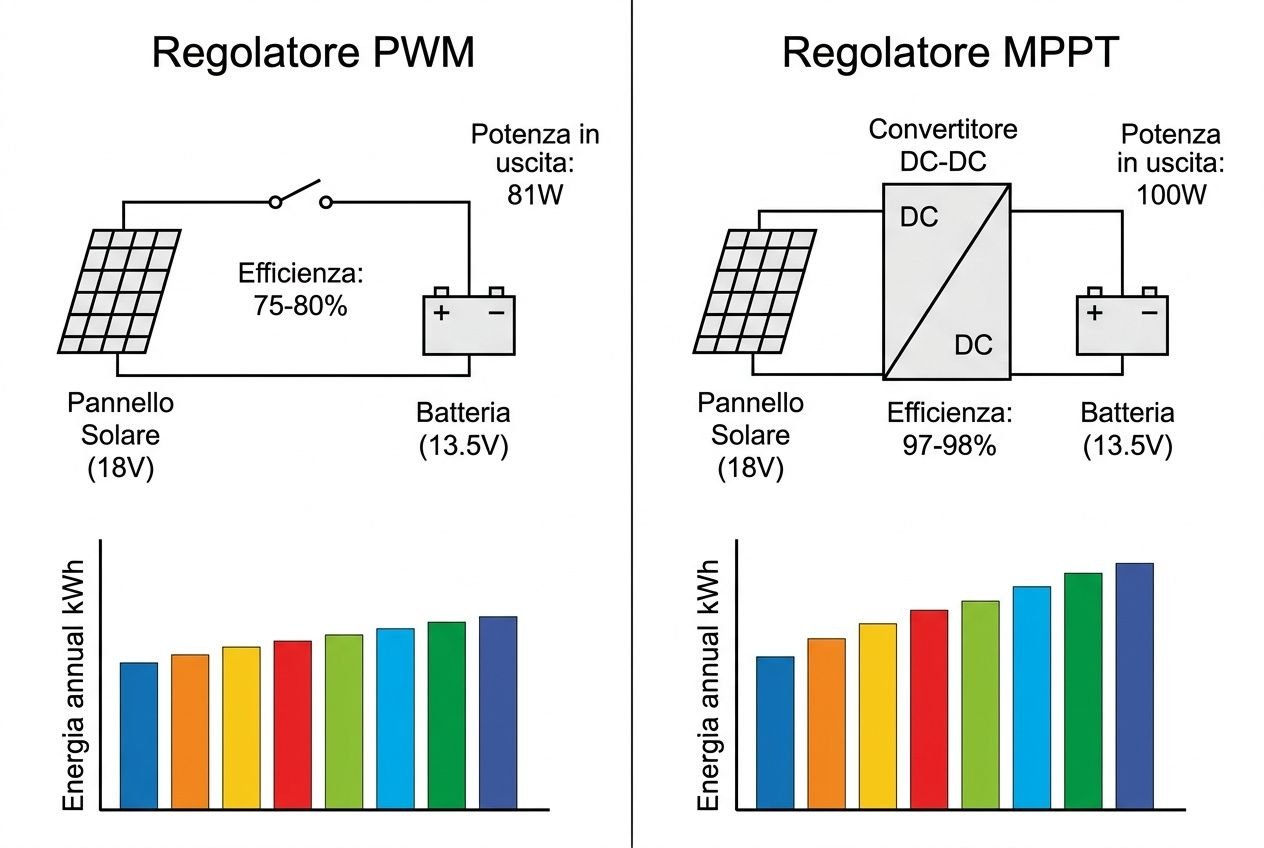

A 25°C, con un pannello da 100W e una batteria a 13,5V, la differenza tra carica PWM e MPPT si traduce in una perdita netta del 19% a svantaggio del sistema più datato. Conoscere questi valori vi consente di calcolare con precisione il ritorno sull'investimento prima di cablare l'impianto in coperta.
Differenze di rendimento in condizioni standard e variabili
Con il sole a picco e una batteria a 13V, un regolatore di carica MPPT eroga circa 90W contro i 67,6W di un regolatore PWM. Lo scarto cresce proporzionalmente all'aumentare del divario tra la tensione del pannello fotovoltaico e quella dell'accumulatore.
- Efficienza di conversione del solare PWM: l'efficienza del regolatore solare PWM si ferma al 75-80%, dissipando in calore la tensione in eccesso che non può essere trasferita alla batteria.
- Efficienza garantita dalla carica MPPT: un controller MPPT assicura un'efficienza di tracciamento del 99,5%, convertendo fino al 98% dell'energia a pieno carico.
- MPPT ultra-rapido vs MPPT standard: il rilevamento avanzato del punto di massima potenza recupera un ulteriore 10% durante le variazioni improvvise di irraggiamento, tipiche dell'ambiente marino.
- Incremento annuo stimato: su un impianto da 1kW nel Mediterraneo invernale, la carica solare MPPT produce fino a 2 kWh aggiuntivi al giorno rispetto alla carica PWM standard.
La carica MPPT domina quando la batteria si trova a bassi livelli di carica, sfruttando l'intera potenza del pannello disponibile in quel momento. Al contrario, quando l'accumulatore è prossimo alla saturazione, le prestazioni dei due sistemi tendono ad allinearsi.
| Condizione | Regolatore PWM | Regolatore MPPT |
| Pannello 100W, 25°C, batteria 13,5V | 81W estratti | 100W estratti |
| Sole pieno, batteria 13V | 67,6W | ~90W (+25%) |
| Cielo nuvoloso variabile | Riferimento base | Fino al +30% |
| Efficienza di conversione | 75-80% | 97-98% |
| Batteria quasi satura | Prestazioni simili | Prestazioni simili |
Impatto della temperatura sul regolatore di carica solare
Analizzare come funziona il regolatore PWM alle alte temperature rivela il suo limite strutturale sulle coperte arroventate. Quando la cella raggiunge i 75-100°C, la tensione massima crolla a circa 11,7V: anche un regolatore di carica solare avanzato si riduce a comportarsi come un dispositivo di base.
La soluzione tecnica prevede il collegamento in serie di due moduli da 50W, mantenendo la tensione del pannello sufficientemente alta per il regolatore di carica. Questo accorgimento garantisce 66W su un banco da 12V anche con celle a 100°C, una configurazione preclusa alla carica solare PWM, che esige tensioni identiche tra pannello e batteria.
Prestazioni MPPT e PWM in climi diversi e su barche
Nei climi temperati del bacino mediterraneo invernale, il regolatore MPPT stacca nettamente la concorrenza. Il suo algoritmo opera nella zona termica ottimale, riducendo lo spreco energetico che affligge le tecnologie più vecchie. Io privilegio l'installazione MPPT per chi naviga o vive a bordo da ottobre ad aprile.
Nelle acque tropicali, il calore costante sulle celle riduce in modo significativo il divario di rendimento tra PWM e MPPT. Per chi staziona esclusivamente in zone equatoriali, il regolatore solare tradizionale mantiene un rapporto costo-beneficio accettabile, a patto di dimensionare correttamente i pannelli fotovoltaici.
Sotto l'ombra mobile del sartiame, i modelli ultra-rapidi recuperano il 30% di energia in più rispetto a un normale controller MPPT standard. La funzione di ricalcolo continuo evita le cadute improvvise durante i passaggi nuvolosi o i brandeggi all'ancora. Valutate sempre le zone d'ombra fisse della vostra barca prima di scegliere l'elettronica: la differenza tra carica PWM e MPPT si gioca proprio su questi dettagli.
Prodotti consigliati
Quale regolatore di carica solare scegliere per la propria barca
Un regolatore di carica da 30A non si sceglie a intuito: si misura la corrente di cortocircuito dei pannelli. La potenza dell'array, la tensione del pannello e la chimica della batteria impongono un dimensionamento preciso. Nei fatti, io applico parametri tecnici specifici prima di indicarvi il giusto regolatore di carica per operare in piena sicurezza.

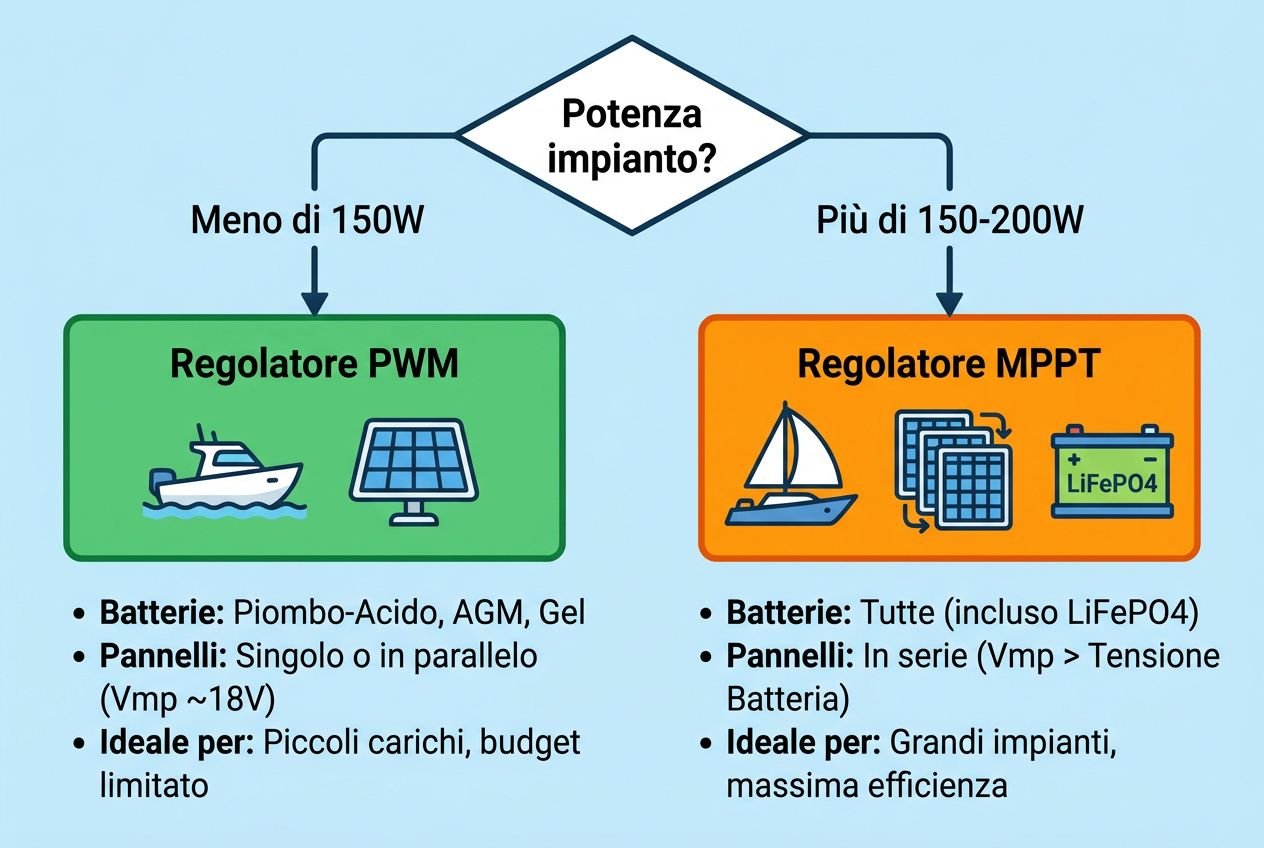

PWM o MPPT: criteri di scelta per impianto e budget
Per un regolatore di carica batteria 12V abbinato a celle nominali, un regolatore PWM rimane la scelta ottimale fino a 150W. In questa configurazione, la tensione del pannello si avvicina alla tensione della batteria, rendendo la carica solare PWM pienamente valida. Il risparmio rispetto all'acquisto di un controller MPPT si converte facilmente in un pannello di scorta.
Oltre i 200W, il regolatore di carica MPPT diventa la dotazione standard sulle imbarcazioni. Dai 300W in su, la tecnologia MPPT ammortizza il costo aggiuntivo in tempi molto brevi. Concretamente, la carica MPPT garantisce una resa superiore che ripaga l'investimento già alla prima traversata estiva.
- Solare PWM consigliato: impianto fotovoltaico fino a 150W, pannelli base su batteria a 12V. Scelta valida per tender e potenze contenute.
- Regolatore MPPT da privilegiare: oltre i 200W, il dubbio tra PWM o MPPT scompare se i voltaggi differiscono nettamente dalla rete di bordo.
- Sistemi al litio: i circuiti più datati faticano con queste chimiche rapide. Un moderno regolatore di carica solare fornisce le curve di carica dedicate.
- Due circuiti: un regolatore di carica fotovoltaico di livello mantiene sia il banco batterie di servizio, sia le piastre di avviamento del motore.
La differenza si gioca su questo: i modelli multitensione per doppi circuiti semplificano notevolmente i cablaggi. Questo approccio identifica spesso il miglior regolatore di carica MPPT anche per piccoli cabinati che richiedono separazioni fisiche nette tra i circuiti.
Installazione e dimensionamento del regolatore di carica
Il dimensionamento del regolatore di carica fotovoltaico parte dalla corrente massima di pannello, moltiplicata per il fattore 1,25. Se optate per la carica solare MPPT, verificate che i volt a vuoto non superino i limiti d'ingresso dichiarati. Con freddo e irraggiamento intenso, le tensioni invernali possono danneggiare irreparabilmente l'impianto fotovoltaico se il margine è insufficiente.
L'ordine di serraggio dei cavi fa la differenza: prima la batteria, poi il fotovoltaico, infine le utenze. Un fusibile a rapido intervento protegge sia il regolatore di carica che la linea di stoccaggio. Oltre i 40°C, i circuiti riducono l'efficienza: assicurate sempre una ventilazione adeguata alle alette di raffreddamento.
Regolatori MPPT avanzati per applicazioni nautiche professionali
Il Victron SmartSolar gestisce automaticamente un ingresso fino a 5800W con un'uscita netta di 100A continui sui morsetti. Il dispositivo trasferisce ogni raggio utile al banco batterie con perdite termiche inferiori al due per cento. Per chi cerca affidabilità totale in mare, i dati tecnici sono disponibili sulla scheda MPPT vs PWM.
Per una barca con due linee indipendenti, il regolatore MPPT Pro-Duo bilancia le correnti tra avviamento ed elettronica di bordo. Questo regolatore MPPT previene inversioni accidentali di polarità e riconosce le chimiche litio. Sfogliando i regolatori MPPT PWM disponibili su Nautimarket Europe, troverete gli apparecchi che io stesso installo quotidianamente sulle imbarcazioni in cantiere.
Prodotti consigliati
Domande frequenti
Oltre i 150-200W di potenza, un regolatore MPPT recupera dal 20 al 30% di energia in più rispetto a un controller PWM. La differenza si gioca sulla tensione: quando il pannello fotovoltaico supera nettamente i valori della batteria, l'efficienza cambia in modo sostanziale. Al di sotto dei 150W, nella scelta tra PWM o MPPT, io privilegio il primo per pura convenienza tecnica.
La sigla identifica l'algoritmo che insegue in tempo reale il punto di massima potenza del vostro impianto. Concretamente, questo regolatore di carica solare converte la tensione in eccesso in corrente utile verso i banchi. Un regolatore solare di questo tipo disperde meno dello 0,5% dell'energia: è per questa ragione che Nautimarket Europe lo seleziona per gli impianti di bordo.
Nei fatti, un profilo errato sul regolatore di carica non genera allarmi visibili, ma produce ricariche dannose per la batteria. Questo degrado, irreversibile, riduce progressivamente i cicli vitali degli accumulatori. Prima di attivare questa funzione, verificate che l'impostazione corrisponda con precisione alla chimica esatta del vostro accumulatore: AGM, GEL o LiFePO4.
