Schema impianto fotovoltaico per barca e gommone

Questa guida affronta il schema impianto fotovoltaico per barca con taglio operativo: dalla disposizione dei componenti agli schemi elettrici di collegamento, fino al calcolo del fabbisogno e alla scelta di regolatore di carica e inverter per una reale autonomia a bordo.

Lo schema dell’impianto fotovoltaico per barca e il pannello solare

Un impianto fotovoltaico nautico segue una sequenza semplice e precisa: pannello → regolatore di carica → batteria → utenze. Ogni passaggio gestisce carica, protezione e distribuzione della corrente continua.

Schema elettrico base e collegamento dei componenti

Nel caso di una sola batteria, lo schema di collegamento resta lineare: pannello fotovoltaico per barca → regolatore di carica → fusibile da 20A → diodo → batteria. I negativi dei cavi convergono sul raccoglitore di masse. Il diodo evita il ritorno di corrente verso i moduli nelle ore senza produzione.

• Pannello fotovoltaico: trasforma l’ energia solare in corrente continua; resa e stabilità dipendono da superficie utile, orientamento e assenza di ombre.
• Regolatore di carica: stabilizza la tensione proveniente dai pannelli solari e gestisce la ricarica della batteria senza sovraccarichi.
• Fusibile e diodo: il fusibile protegge la linea, mentre il diodo limita la corrente inversa notturna verso le celle solari.

Negli schemi elettrici di collegamento si impiegano di norma connettori MC4 F/M, compatibili con i cavi solari dei kit più diffusi. A bordo, conta la tenuta stagna: in ambiente marino salsedine e umidità non ammettono soluzioni approssimative.

Schema con due batterie e separatore di carica

Quando sono presenti batteria motore e batteria servizi, il collegamento si fa più evoluto ma resta leggibile. La linea in uscita dal regolatore di carica entra in un separatore che ripartisce la carica fra i due banchi, lasciando protetta la batteria di avviamento dalle utenze di bordo.

In questa configurazione, AGM, GEL e LiFePO4 presentano tensioni di ricarica diverse: il separatore va dimensionato di conseguenza. La differenza si gioca su un punto concreto: la compatibilità fra accumulo, tensione di lavoro e profilo del regolatore.

Quale pannello solare scegliere per la barca

Per scegliere il sistema corretto occorre partire da spazio disponibile, profilo di navigazione e fabbisogno reale. I pannelli solari flessibili sono da privilegiare quando le superfici sono curve o calpestabili; i pannelli rigidi, al contrario, offrono in genere una resa più alta sulle basi piane e ben ventilate.

• Pannelli monocristallini: le celle solari monocristalline superano spesso il 20% di efficienza e sono indicate dove lo spazio è poco, come archetti o supporti di poppa.
• Pannelli policristallini: hanno rendimento inferiore di circa il 3%, ma possono risultare interessanti quando il costo pesa più dell’ingombro.
• Pannelli a film sottile: soluzione tipica dei fotovoltaici flessibili, con efficienza orientativa fra 14% e 16%; utili su bimini e tendalini, con installazioni meno invasive.

Le performance dei pannelli solari da barca dipendono soprattutto dall’ombreggiamento. Anche una piccola ombra su uno dei moduli può ridurre molto la produzione. Verificare dove cadono antenna, boma e sartie nell’arco della giornata è quindi parte integrante della pianificazione dell’impianto.

Batterie, cablaggio e protezioni dell’impianto

Una volta definito il pannello solare, il cablaggio merita la stessa attenzione. I cavi dell’ impianto elettrico devono essere di grado nautico, in rame stagnato e con isolamento resistente a olio e carburante, secondo standard UL Marine o ABYC.

In aggiunta, servono terminali ad anello crimpati e guaina termorestringente con adesivo. Il nastro isolante non è adatto: le vibrazioni, l’umidità e il sale compromettono presto ogni giunzione debole.

Batterie in parallelo, regolatore di carica e diagnostica

Una volta definito lo schema dell’impianto, il passaggio successivo riguarda due aspetti precisi: batterie barca in parallelo e controllo del regolatore di carica. Individuare un’anomalia in tempi rapidi è determinante: un difetto nella carica o una tensione fuori soglia riduce autonomia e affidabilità dell’intero sistema.

Come collegare le batterie barca in parallelo

Nel collegamento delle batterie barca in parallelo si uniscono tra loro tutti i poli positivi e, allo stesso modo, tutti i poli negativi. La tensione resta a 12 V, mentre aumenta la capacità disponibile: due accumulatori da 100 Ah portano il banco a 200 Ah.

• Stessa tecnologia: abbinare AGM e piombo-acido liquido crea squilibri di carica e scarica che accelerano il degrado.
• Stesso stato di carica: collegare una batteria piena a una scarica genera correnti di compensazione immediate e riduce la vita utile del banco.
• Stessa capacità: batterie con valori diversi non si bilanciano correttamente nei cicli di utilizzo.

Quando il banco cresce oltre due unità, può diventare preferibile passare a 24 V: la tensione più alta consente cavi di sezione inferiore e limita le dispersioni per effetto Joule.

Se a bordo sono presenti due banchi separati, il relè combinatore permette una ricarica ordinata senza scariche reciproche. È una soluzione da privilegiare quando l’imbarcazione resta a lungo in rada o utilizza servizi e avviamento su linee distinte.

Come capire se il regolatore di carica funziona

Il controllo più semplice per verificare il funzionamento del regolatore consiste nel misurare con un multimetro la tensione ai morsetti della batteria mentre i pannelli solari ricevono irraggiamento. Se il valore sale in modo progressivo fino a circa 14,4 V, il regolatore di carica sta lavorando correttamente; se resta fermo o mostra dati incoerenti, il problema va approfondito.

• LED di stato: molti modelli indicano le fasi di carica e gli eventuali allarmi.
• Batteria mai piena: con sole sufficiente, una carica che non si completa può indicare un regolatore sottodimensionato rispetto ai pannelli fotovoltaici installati.
• Surriscaldamento: un corpo molto caldo anche con assorbimenti modesti segnala un possibile guasto interno o un dimensionamento errato.
• Polarità invertita: errori sul lato batteria o sul lato dei moduli attivano spesso le protezioni integrate; prima di sostituire il dispositivo, va controllato lo schema dei collegamenti.

In aggiunta, i regolatori MPPT barca SmartSolar Victron con Bluetooth permettono di leggere da smartphone corrente, tensione e potenza. A bordo, conta proprio questo: una diagnostica quotidiana immediata, senza strumenti esterni dedicati.

Algoritmi di carica e compatibilità con AGM, GEL e litio

Gli algoritmi disponibili coprono AGM, GEL, piombo-acido e LiFePO4. I dispositivi gestiscono queste tre fasi con parametri di tensione e corrente adattati al tipo di accumulatore installato.

Nei modelli evoluti sono presenti otto profili preimpostati più un nono programmabile, utile quando lo schema dell’impianto richiede parametri specifici di carica.

Regolatori MPPT e monitoraggio remoto via Bluetooth

I regolatori MPPT ultra-rapidi possono aumentare l’energia raccolta fino al 30% rispetto ai PWM, con efficienza di conversione superiore al 98%, perché inseguono il punto di massima potenza anche con ombreggiamento parziale dei pannelli solari.

Gli MPPT supportano sistemi a 12/24 V o 12/24/48 V e coprono correnti nominali da 10 A a 100 A. Non appena temperatura e condizioni esterne cambiano, il sensore integrato adatta la tensione di carica, contribuendo a preservare celle solari, batterie e cavi.

Prodotti consigliati

-10%

Pannello Solare 200W 18.15V Modulo Fotovoltaico Barca Camper Baita N52330050179

161,10 € 179,00 €

Pannello Solare 240W Modulo Fotovoltaico Camper Barca Baita N150030050185

132,90 €

Set 5 supporti angolari in ABS per pannelli fotovoltaici su Camper Barca N52331550200

29,00 €

-18%

Coppia Connettori MC4 maschio + femmina per pannelli solari Enecom OS1203409

9,40 € 11,47 €

Dimensionamento, conservazione batterie e installazione pannelli

Una volta scelti i componenti, la resa reale dell’impianto fotovoltaico dipende da tre aspetti: schema corretto, dimensionamento coerente con il fabbisogno e gestione attenta delle batterie durante l’invernaggio. Prima di salpare, il controllo iniziale riguarda proprio lo stato di carica degli accumulatori e la capacità residua disponibile.

Come conservare le batterie cariche o scariche in invernaggio

Capire come conservare le batterie cariche o scariche evita un decadimento prematuro del banco servizi. Le AGM e le GEL si conservano meglio intorno all’80% di carica, mentre le LiFePO4 lavorano con meno stress se lasciate al 50% durante uno stoccaggio prolungato: mesi dopo, è proprio questo equilibrio sulle celle di accumulo, non una ricarica continua senza criterio.

Per le batterie al piombo-acido, un mantenitore o un regolatore di carica impostato correttamente resta la soluzione da privilegiare quando l’imbarcazione rimane ferma a lungo. Al contrario, lasciarle completamente scariche porta alla solfatazione delle piastre, un danno irreversibile che riduce la capacità utile; per le versioni liquide serve anche un ambiente ventilato, perché durante la carica possono emettere idrogeno.

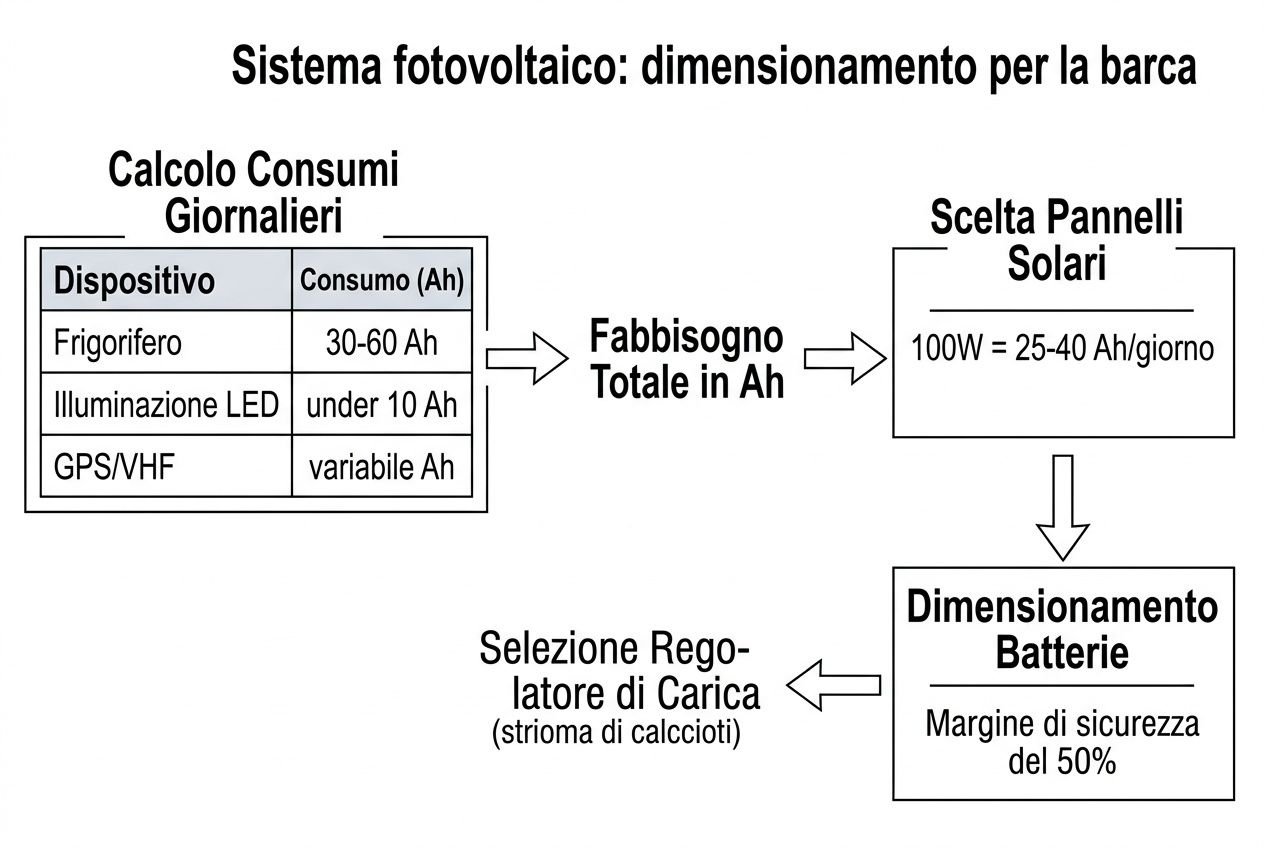

Calcolo del fabbisogno energetico giornaliero a bordo

Da qui si passa al dimensionamento del kit fotovoltaico barca. Il calcolo parte dal fabbisogno giornaliero in Ah: ogni utenza va rapportata alle ore effettive di utilizzo, poi corretta con un margine del 50% per coprire perdite, rendimento del regolatore di carica e giornate con irraggiamento ridotto.

A bordo, conta il consumo reale, non quello teorico dichiarato dai singoli apparati.

• Frigorifero da barca: consumo medio tra 30 e 60 Ah al giorno; spesso è l’utenza che determina la potenza minima dei pannelli fotovoltaici.
• Illuminazione LED: consumi in genere inferiori a 10 Ah/giorno; è il primo intervento utile per ridurre il fabbisogno complessivo.
• Strumenti di navigazione: GPS, ecoscandaglio e VHF assorbono poco per singola ora, ma restano attivi a lungo.
• Salpa ancora e winch: hanno un consumo elevato ma concentrato in pochi minuti; incidono poco sul totale giornaliero, però richiedono batterie capaci di sostenere correnti di picco.

In pratica, un pannello da 100W può fornire tra 25 e 40 Ah al giorno su impianto a 12V, in condizioni reali. Se l’obiettivo è coprire soste di uno o due giorni all’ancora, l’impianto fotovoltaico deve superare i consumi stimati e mantenere una buona carica anche con produzione ridotta.

Pannelli rigidi vs flessibili per barca a vela e gommone

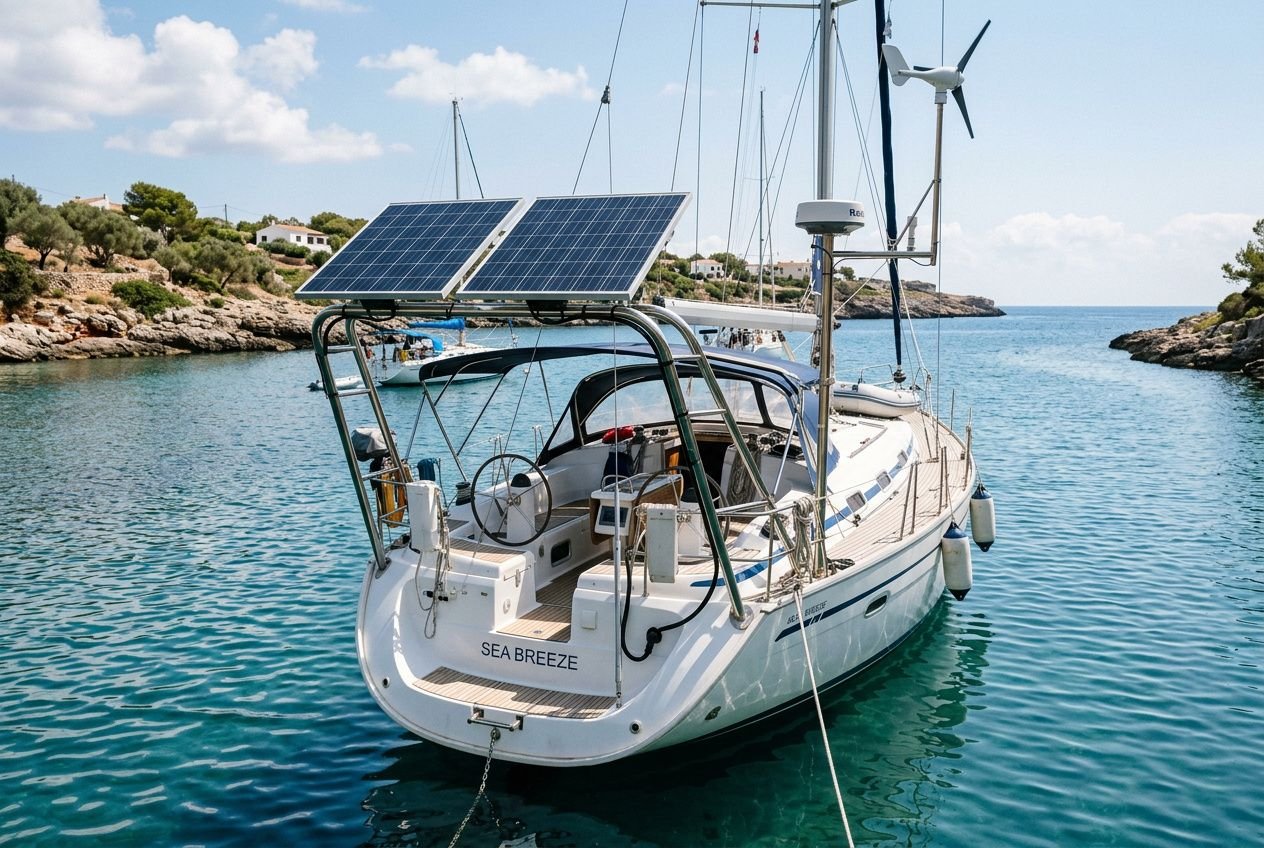

Una volta definito il fabbisogno, si sceglie il tipo di pannello. I pannelli rigidi offrono in genere maggiore efficienza e durata, ma chiedono superfici stabili e ben esposte, come archetti o supporti di timoneria; la differenza si gioca su spazio disponibile, peso e facilità di fissaggio.

I pannelli fotovoltaici flessibili sono spesso preferiti su bimini e tendalini. Per una barca a vela o un gommone rappresentano una soluzione pratica: riducono il peso in alto, seguono superfici leggermente curve e si installano con adesivi o sistemi leggeri, limitando i fori strutturali.

In aggiunta, celle monocristalline garantiscono in genere un rendimento superiore di 2-3 punti percentuali rispetto alle policristalline, con vantaggi diretti sulle ore di carica nelle giornate nuvolose.

Kit fotovoltaico senza batteria e soluzioni pronte all'uso

Se il banco batterie è già efficiente, un kit senza accumulo consente di aggiungere solo la parte di ricarica. Di norma comprende pannello, regolatore di carica MPPT o PWM, cavi con connettori MC4 e accessori di montaggio: una base completa per realizzare un impianto ordinato e facilmente integrabile.

Non appena si definisce la potenza necessaria, l’offerta copre soluzioni da 100W a 480W. Il Kit N1 da 480W comprende due moduli da 240W, regolatore di carica MPPT da 50A, batteria LiFePO4 12.8V 200Ah e convertitore 12/12V isolato: una configurazione pronta all’uso per chi desidera autonomia elevata senza dover selezionare singolarmente i componenti.

Inverter e autonomia completa dell'impianto fotovoltaico

Un impianto fotovoltaico diventa davvero autonomo quando all'impianto elettrico si affianca un inverter DC-AC. Il passaggio è netto: dalle sole utenze a 12V si arriva ad alimentare anche dispositivi a 230V, senza dipendere dalla banchina e con una gestione più completa dei consumi.

Inverter a onda sinusoidale pura per barca

L'inverter barca 12V 230V a onda sinusoidale pura è da privilegiare quando a bordo sono presenti apparecchi elettronici sensibili. Converte la corrente continua delle batterie a 12V in corrente alternata a 230V con una forma d'onda stabile, evitando le armoniche tipiche dei modelli economici a onda quadra o modificata: quelle anomalie possono causare inefficienze, surriscaldamenti e, nel tempo, guasti alle apparecchiature.

La selezione di inverter fotovoltaico barca a tecnologia sinusoidale pura è consultabile direttamente su Nautimarket Europe.

• Compatibilità universale: l'onda sinusoidale pura è adatta a motori elettrici, sistemi di carica elettronici di precisione e apparecchi medicali.
• Tecnologia MOSFET/IGBT: i modelli più efficienti generano un'onda a gradini tramite modulazione PAM, poi livellata da condensatori e induttori, con rendimenti superiori al 90%.
• Protezioni integrate: sovratensione, sottotensione, sovratemperatura, cortocircuito in uscita e sovraccarico proteggono l'impianto elettrico in ambiente marino.

A bordo, conta soprattutto la soglia di sottotensione: un inverter ben regolato interrompe l'erogazione prima che la tensione della batteria scenda sotto il limite critico. È la protezione che evita scariche profonde e preserva la vita utile degli accumulatori.

Come dimensionare l'inverter per le utenze a 230V

Per ottenere un impianto fotovoltaico barca con autonomia reale, la potenza nominale dell'inverter deve superare di almeno il 20% il carico massimo previsto. La differenza si gioca su un dato semplice: sommare le potenze delle utenze che possono funzionare insieme e considerare anche i picchi di avviamento.

• Microonde 700W: richiede almeno 1000W nominali per evitare l'intervento delle protezioni durante il funzionamento.
• Caricabatterie laptop e telefoni: assorbono poco, ma tollerano male forme d'onda irregolari; l'onda sinusoidale pura resta la scelta corretta.
• Pompa dell'acqua o ventilatore: i motori possono richiedere una corrente di spunto fino a 3 volte quella nominale.
• Impianto a 24V: oltre i 1500W di consumo, il passaggio a 24V riduce la corrente di lavoro e consente cavi di sezione più contenuta verso l'impianto elettrico.

Per un assetto tipico con microonde, laptop e luci LED a 230V, un inverter da 1500W a onda sinusoidale pura abbinato a batterie da 200Ah copre normalmente l'uso di una giornata. Prima di salpare, conviene comunque verificare i profili di consumo reali e la potenza di spunto delle utenze più esigenti.

Impianto off-grid: dal pannello all'utenza a 230V

In un impianto fotovoltaico off-grid, i pannelli solari ricaricano le batterie durante il giorno tramite regolatore MPPT. Una volta che la carica è disponibile, l'inverter la preleva dal banco batterie per alimentare le utenze a 230V anche nelle ore senza sole.

Lo stesso principio vale per frigorifero, strumenti di bordo e dispositivi elettronici, purché il banco batterie sia dimensionato sui consumi effettivi.

Calcolo dell'autonomia reale con batterie e pannelli

L'autonomia si stima dividendo l'energia disponibile in Wh per il consumo orario medio. Con 200Ah a 12V si hanno 2400 Wh teorici; con un consumo medio di 80 Wh/ora si arriva a circa 30 ore, al netto delle condizioni reali di scarica e delle perdite di conversione dell'inverter.

In aggiunta, un pannello da 240W può produrre mediamente 960-1200 Wh al giorno con buon irraggiamento.
