Usare la bussola da rilevamento
La bussola da rilevamento è lo strumento che trasforma un semplice punto visivo in una misura angolare precisa, utilizzabile direttamente sulla carta nautica.
Come funziona la bussola da rilevamento
Il principio magnetico alla base del rilevamento
La bussola da rilevamento nautica traduce l’allineamento dell’ago magnetico con il campo terrestre in una misura angolare da 0° a 360° verso un punto di riferimento, una costa o un’altra unità in navigazione. Nelle versioni moderne, l’ago è immerso in un liquido smorzante: il dettaglio che cambia tutto in navigazione, perché riduce le oscillazioni e rende la lettura più rapida anche con mare formato.
- Ago magnetico: è l’elemento sensibile che si orienta secondo il campo magnetico terrestre e indica il nord magnetico senza bisogno di alimentazione.
- Liquido smorzante: limita i movimenti della rosa e consente una lettura stabile in pochi secondi, anche quando la bussola ferma viene usata a bordo con moto ondoso.
- Supporto cardanico: mantiene l’assetto corretto della rosa anche se lo strumento viene inclinato o l’imbarcazione rolla.
- Ghiera graduata: permette di fissare la direzione letta e riportarla poi sulla carta senza perdere il valore del rilevamento.
Dal rilevamento bussola al rilevamento vero
Una volta letto il valore sulla bussola da rilevamento, occorre distinguerlo dal dato utile sulla carta. Il nord magnetico non coincide con il nord geografico né con la posizione del polo nord: la differenza prende il nome di declinazione magnetica, o più semplicemente declinazione.
La correzione segue un percorso in due passaggi: si parte dal valore letto sullo strumento, poi si applica la declinazione magnetica locale e, se necessario, la deviazione propria dell’imbarcazione. Il risultato è la direzione riferita al nord geografico, cioè il rilevamento vero da usare in navigazione. In Italia, la declinazione è indicativamente intorno a 11,5°, ma va sempre verificata sulla documentazione nautica aggiornata.
Vantaggi rispetto agli strumenti elettronici di navigazione
L’autonomia è il pregio che distingue la bussola da rilevamento da qualsiasi strumento elettronico di navigazione. Il GPS può perdere segnale, il plotter può fermarsi per un guasto elettrico; la bussola da rilevamento continua a funzionare.
A questo si aggiunge un aspetto pratico: la differenza si gioca su la libertà di puntamento. La bussola da rilevamento nautica consente di mirare direttamente un faro, una boa, un promontorio o una nave in avvicinamento, seguendo l’esatta direzione dell’osservazione. La bussola di governo, essendo una bussola ferma installata a bordo, non offre la stessa flessibilità.
Prima di salpare, conviene ricordare anche l’aspetto normativo e operativo. Secondo le COLREG, il controllo del rilevamento delle navi in avvicinamento è fondamentale per valutare il rischio di collisione. In questo contesto, la bussola da rilevamento permette una verifica immediata e precisa, proprio perché segue senza vincoli la linea di mira dell’osservatore.
Come si usa la bussola da rilevamento
La procedura è lineare: assetto corretto, lettura stabile e assenza di interferenze magnetiche determinano la qualità del dato ottenuto.

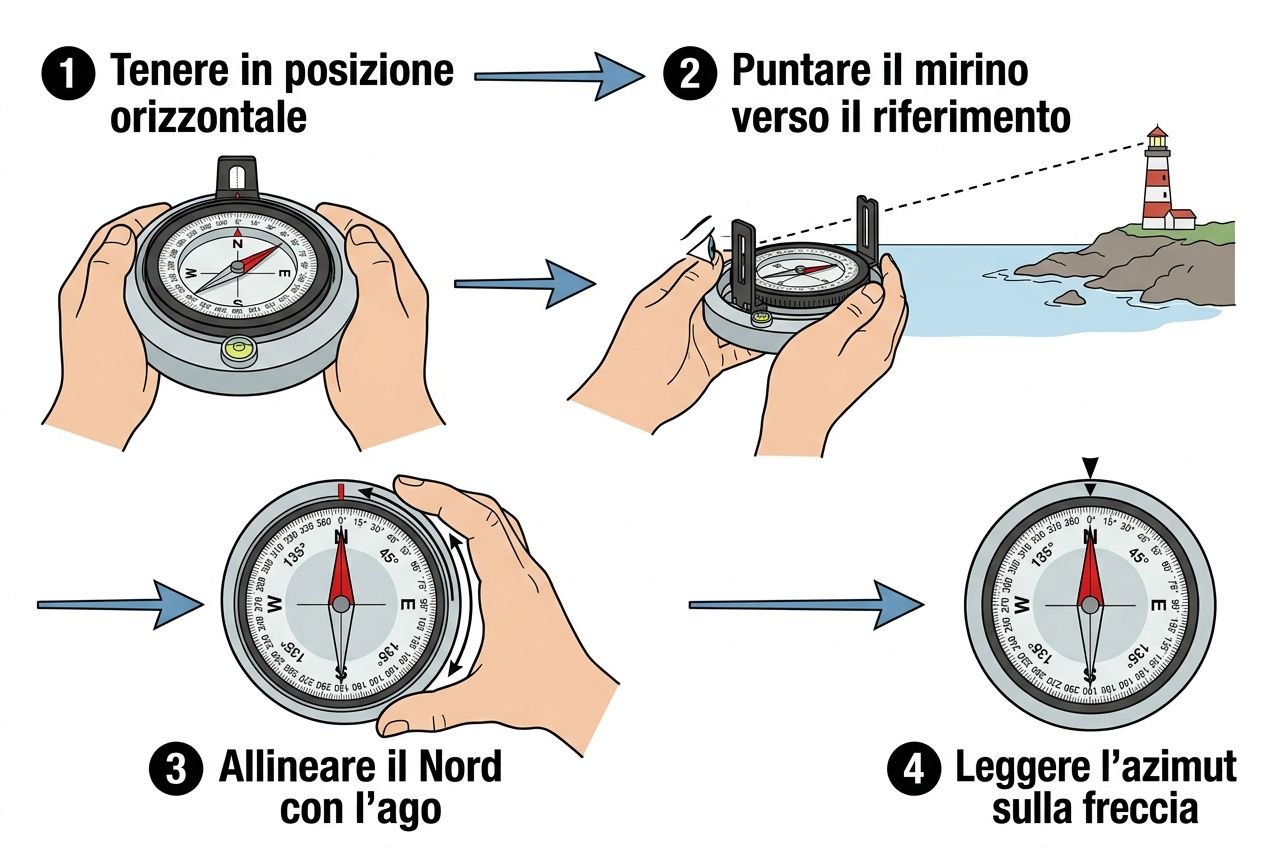

Procedura passo dopo passo per un rilevamento preciso
Per usare correttamente la bussola da rilevamento, occorre aprire lo strumento e mantenerlo in posizione orizzontale, lontano da elettronica, masse metalliche e parti in ferro. Tenendo la bussola in mano, con le braccia raccolte e ben appoggiate al corpo, la lettura risulta più ferma e l’ago magnetico si stabilizza meglio.
A questo punto si punta il riferimento scelto e si lascia assestare l’ago della bussola. La freccia e la ghiera devono essere lette solo quando il quadrante è fermo: la stabilità dell'ago vale più della rapidità di lettura.
Triangolazione e posizionamento con la carta nautica
Una volta eseguito ogni rilevamento, la bussola da rilevamento permette di trasferire il dato sulla mappa o sulla carta topografica e ricavare la posizione dell’imbarcazione.
Il criterio è semplice: si scelgono almeno due punti cospicui ben riconoscibili, meglio se separati da un angolo di almeno 30°, per ridurre l’errore. Si leggono poi gli azimut allineando il mirino, il nord e l’ago della bussola, quindi si riportano i valori sulla carta nautica come linee di posizione.
- Identificare i punti di riferimento: scegliere almeno due riferimenti separati di almeno 30°, come indicato sopra.
- Rilevare gli azimut: puntare il mirino sul riferimento, allineare la freccia di nord con l’ago magnetico e leggere il valore sulla ghiera.
- Tracciare le linee sulla carta: riportare ogni rilevamento sulla carta nautica; l’incrocio delle linee indica la posizione stimata.
Una volta completato il rilevamento incrociato, conviene verificare il risultato con i dati del fondale riportati in carta. Questo confronto tra osservazione visiva e dati del fondale riduce sensibilmente l’errore di posizione stimata.
Errori comuni da evitare durante il rilevamento
Il primo errore nasce dalle interferenze magnetiche. Motori, apparati elettronici e qualsiasi elemento in ferro possono alterare il rilevamento e deviare l’ago della bussola.
In aggiunta, orientare la bussola con un’inclinazione anche minima compromette la lettura. Per orientare la bussola in modo corretto serve una posizione orizzontale stabile; non appena l’indicazione si ferma, si legge il valore senza forzare il movimento della ghiera.
Prodotti consigliati
Tipologie di bussola da rilevamento nautica
Il mercato della nautica propone tipologie costruttive diverse, pensate per impieghi altrettanto diversi.

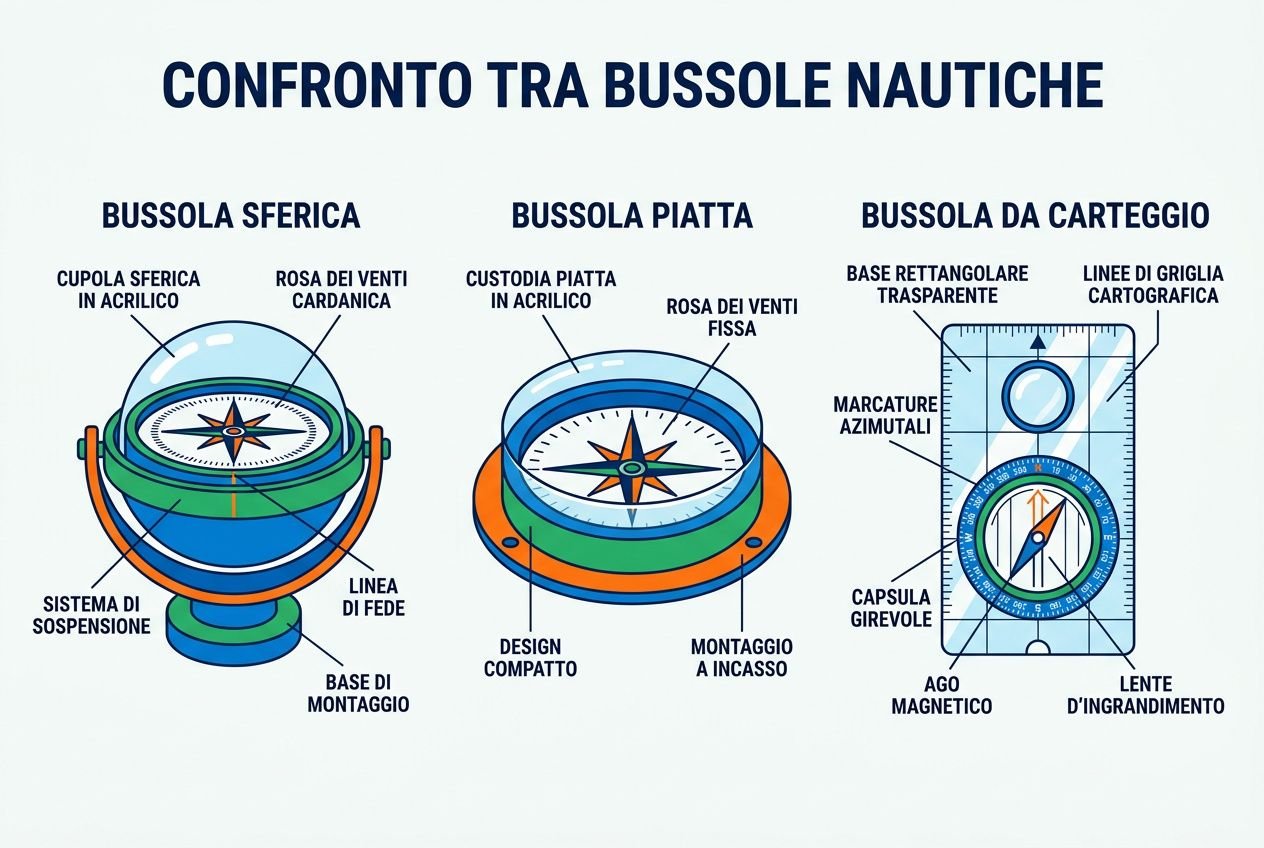

Bussole sferiche, piatte e da carteggio
La bussola da rilevamento si divide in tre famiglie principali. Le versioni sferiche hanno una scheda cardanica racchiusa in una cupola di vetro acrilico con liquido smorzante: si leggono sia in verticale sia in orizzontale e offrono una migliore tenuta all’acqua.
Al contrario, le bussole piatte richiedono una posizione orizzontale durante il rilevamento. Restano però più compatte, più semplici da trasportare e spesso più immediate nell’uso su piccole unità o come dotazione mobile.
Una volta che il lavoro si sposta sulla carta, entra in gioco la bussola da carteggio. La base trasparente consente di misurare e tracciare azimut direttamente sulla carta nautica o topografica, senza passaggi intermedi: da privilegiare quando il carteggio manuale fa parte della normale routine di navigazione.
I principali marchi e modelli sul mercato
Su questo quadro si innestano modelli molto diversi tra loro, dai formati tascabili fino agli strumenti omologati per impiego professionale. Il catalogo di bussola da rilevamento di Nautimarket Europe comprende proposte Osculati, Ritchie, Riviera e Plastimo, ciascuna con una destinazione d’uso precisa.
La differenza si gioca su omologazioni, formato e scenario operativo. Plastimo Contest 101 è certificata ISO 613 per barche a vela da 9 metri in su; Ritchie Wheelmark è omologata per barche da lavoro; Ritchie Supersport SS-1002 nasce per la vela offshore. Riviera Mizar e Orion, con carcassa morbida antiurto in grigio, giallo, rosso e blu, coprono surf, piccole barche e uso di emergenza.
| Modello | Marchio | Diametro rosa | Destinazione d'uso | Omologazione |
| IRIS 100 | Osculati | 199 × 95 mm | Nautica, rilevamento tattico | — |
| CD703L | Osculati | 57 × 160 mm | Rilevamento preciso, carteggio | — |
| Mizar / Orion | Riviera | 1′7/8 | Surf, piccole barche, emergenza | — |
| Contest 101 | Plastimo | — | Barche a vela ≥ 9 m | ISO 613 |
| Supersport SS-1002 | Ritchie | — | Racing offshore | — |
| Wheelmark | Ritchie | — | Barche da lavoro | Wheelmark |
| Venturi Sail | Ritchie | — | Barche a vela (paratia) | — |
Criteri tecnici per scegliere il modello giusto
La leggibilità della rosa è il primo criterio di selezione. Le graduazioni ogni 5° permettono una lettura più fine rispetto a quelle ogni 10°, mentre la visualizzazione frontale e dall’alto rende la bussola da rilevamento nautica più versatile nelle diverse posizioni di utilizzo. I diametri disponibili vanno da 70 mm a 127 mm: i formati grandi sono più adatti alla navigazione d’altura, quelli compatti a un impiego portatile.
In aggiunta, a bordo conta la presenza di compensatori per la correzione della declinazione, di illuminazione LED 12V o 12/24V per l’uso notturno e, nei modelli galleggianti, di una trappola d’aria dedicata.
Come scegliere e dove acquistare la bussola da rilevamento
Prima di salpare con un nuovo strumento di orientamento, conviene valutare con attenzione l’impiego prevalente: navigazione d’altura, vela costiera, piccola unità a motore o uso escursionistico richiedono soluzioni diverse.
Caratteristiche fondamentali da valutare all'acquisto
Il primo punto riguarda il bagno di liquido. È l’elemento che smorza rapidamente le oscillazioni della rosa e rende il rilevamento leggibile anche con mare formato. Senza questa caratteristica, a bordo di un’unità in movimento la lettura perde affidabilità.
- Bagno di liquido: assicura smorzamento rapido e stabilità della rosa in navigazione; spesso manca nei modelli economici, mentre è essenziale in un prodotto destinato a uso serio.
- Graduazione a 5°: consente rilevamenti più fini rispetto alle marcature a 10°; utile ogni volta che il carteggio richiede rilevamenti superiori alla singola tacca.
- Illuminazione LED: disponibile in versione 12V o 12/24V su modelli selezionati; utile nella navigazione notturna perché mantiene leggibile la rosa senza penalizzare la visione.
- Tenuta idrica: le bussole sferiche resistono meglio agli spruzzi rispetto ai modelli piatti; il dettaglio che cambia tutto in navigazione, soprattutto in ambiente marino esposto.

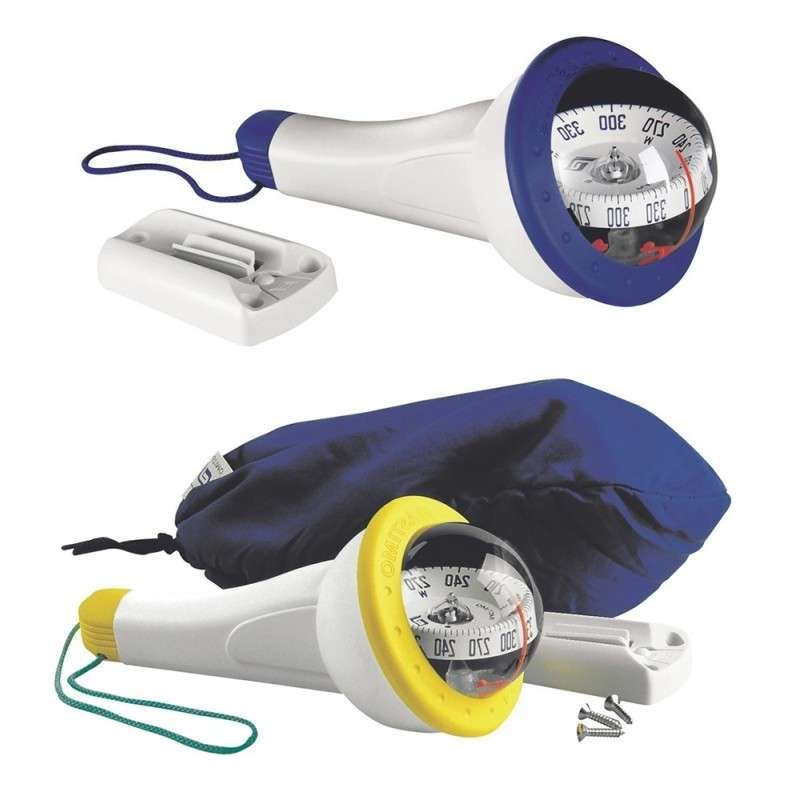

Una volta chiariti questi aspetti, conta anche la versatilità di montaggio: orizzontale o verticale. L’IRIS 100, con supporto cardanico e sistema amovibile, offre una buona flessibilità d’installazione senza sacrificare la precisione dello strumento. Lo stesso criterio vale per Riviera Mizar e Orion, utilizzabili anche al collo come bussola tascabile di emergenza.
Modelli consigliati per ogni tipo di navigazione
Per l’acquisto, il riferimento è il catalogo di Nautimarket Europe dedicato alla bussola da rilevamento. Sono presenti soluzioni per impieghi diversi: la serie IRIS 100 in versione blu o gialla, con o senza illuminazione, le bussole Riviera compatte per piccole barche e la CD703L con rosa girevole, scalimetro integrato e traguardo di mira pieghevole, utile quando il carteggio manuale richiede precisione.
Al contrario, per la vela d’altura la differenza si gioca su certificazioni e dimensioni dell’imbarcazione. Chi cerca la bussola da rilevamento per unità da 9 metri in su può orientarsi sulla Plastimo Contest 101, conforme ISO 613, oppure sulla Ritchie Venturi Sail.
Domande frequenti
La bussola da rilevamento si basa su un principio semplice: l’ago magnetico, libero di ruotare, si allinea al campo magnetico terrestre e indica il nord magnetico. Per leggere correttamente la direzione, va mantenuta in posizione orizzontale e orientata verso un punto di riferimento visibile. A quel punto si regola la ghiera fino a far coincidere i riferimenti con l’ago, mentre la freccia restituisce il valore del rilevamento in gradi.
La leggibilità dipende però anche dalla stabilità dello strumento. Il liquido smorzante interno riduce le oscillazioni e rende la bussola più leggibile anche con mare formato.
Una volta ottenuto il rilevamento, occorre distinguere tra nord magnetico e nord geografico. Il valore letto con la bussola da rilevamento è riferito al primo; per riportarlo correttamente su una mappa o su una carta topografica, serve la correzione della declinazione magnetica, cioè la differenza tra i due nord.
In aggiunta, va considerata la deviazione causata dalle masse metalliche di bordo. La differenza si gioca su questo passaggio: solo dopo avere applicato declinazione e deviazione si ottiene un dato utile da trasferire sulla carta nautica, con i cardinali coerenti alla cartografia. In Italia, la declinazione può aggirarsi intorno a 11,5°, ma va sempre verificata sulla documentazione aggiornata.
La bussola di governo è installata in modo fisso e serve a controllare la direzione dell’imbarcazione durante la navigazione. La bussola da rilevamento, al contrario, è portatile e permette di puntare un oggetto visibile, costa, faro o altra unità, per misurarne l’angolo rispetto al nord.
A bordo, conta soprattutto la libertà operativa. Per questo la bussola da rilevamento è da privilegiare quando si fa navigazione costiera, si trasferisce un rilevamento su carta nautica o carta topografica, oppure si verifica la variazione di posizione di un bersaglio rispetto a un punto di riferimento. Resta inoltre utile per stimare il rischio di collisione secondo le regole della navigazione.
