Guida al ricetrasmettitore marino MF/HF SSB e DSC

Dall’ ssb al dsc, fino alle bande mf hf propagazione e alle certificazioni GMDSS, il riferimento utile per il diportista e per l’armatore riguarda la valutazione di un apparato destinato alle comunicazioni a medio e lungo raggio.

Come funziona un ricetrasmettitore marino MF/HF

Il ricetrasmettitore marino mf/hf lavora tra 0,5 e 29,999 MHz. Copre due intervalli con comportamento radio molto diverso: la banda MF segue la superficie terrestre, mentre la banda HF sfrutta la riflessione ionosferica. La propagazione, di superficie per MF, ionosferica per HF, determina portata, stabilità del collegamento e scelta della frequenza.

Differenze tra banda MF e banda HF in mare

La banda MF, compresa tra 300 e 3.000 kHz, offre una portata fino a circa 300 miglia nautiche grazie alla propagazione di superficie: segue la curvatura terrestre e resta adatta ai collegamenti regionali.

La banda HF risponde a una logica diversa. Da privilegiare quando si naviga lontano dalla costa, perché consente collegamenti su distanze molto maggiori attraverso la ionosfera, con risultati che dipendono dall’orario, dalla stagione e dalle condizioni atmosferiche superiori.

Propagazione ionosferica e selezione della frequenza

Le bande mf hf propagazione cambiano nel corso della giornata. Di giorno tendono a rendere meglio frequenze più alte; di notte diventano spesso più efficaci quelle basse, perché varia il modo in cui il segnale viene riflesso. Prima di salpare, questa lettura delle condizioni va considerata parte della preparazione tecnica dell’unità.

In aggiunta, latitudine, stagione e altezza del sole incidono direttamente sul rendimento del collegamento. La selezione della frequenza va quindi letta in funzione della tratta e della finestra oraria prevista.

Portata confrontata con VHF marino

Il VHF marino resta legato alla visibilità ottica e, in condizioni ottimali, raggiunge in genere 20–50 NM. Al contrario, un sistema MF/HF può superare il limite imposto dalla curvatura terrestre e mantenere collegamenti su scala molto più ampia, anche intercontinentale, se propagazione e installazione sono corrette.

In aggiunta, questi apparati richiedono un'emissione più elevata rispetto al VHF: da 20 W fino a 500 W, secondo modello e configurazione. La potenza elevata, unita alle funzioni SSB e DSC integrate, rende questi apparati l’unica soluzione praticabile per le rotte d’altura.

SSB e ricetrasmettitore DSC nel sistema GMDSS

Il sistema GMDSS combina modalità diverse ma complementari per assicurare comunicazioni sicure, tracciabili e certificate a lunga distanza. Per chi naviga in ambito oceanico, conoscere classi di emissione, procedure digitali e funzionamento del DSC è indispensabile prima di salpare.

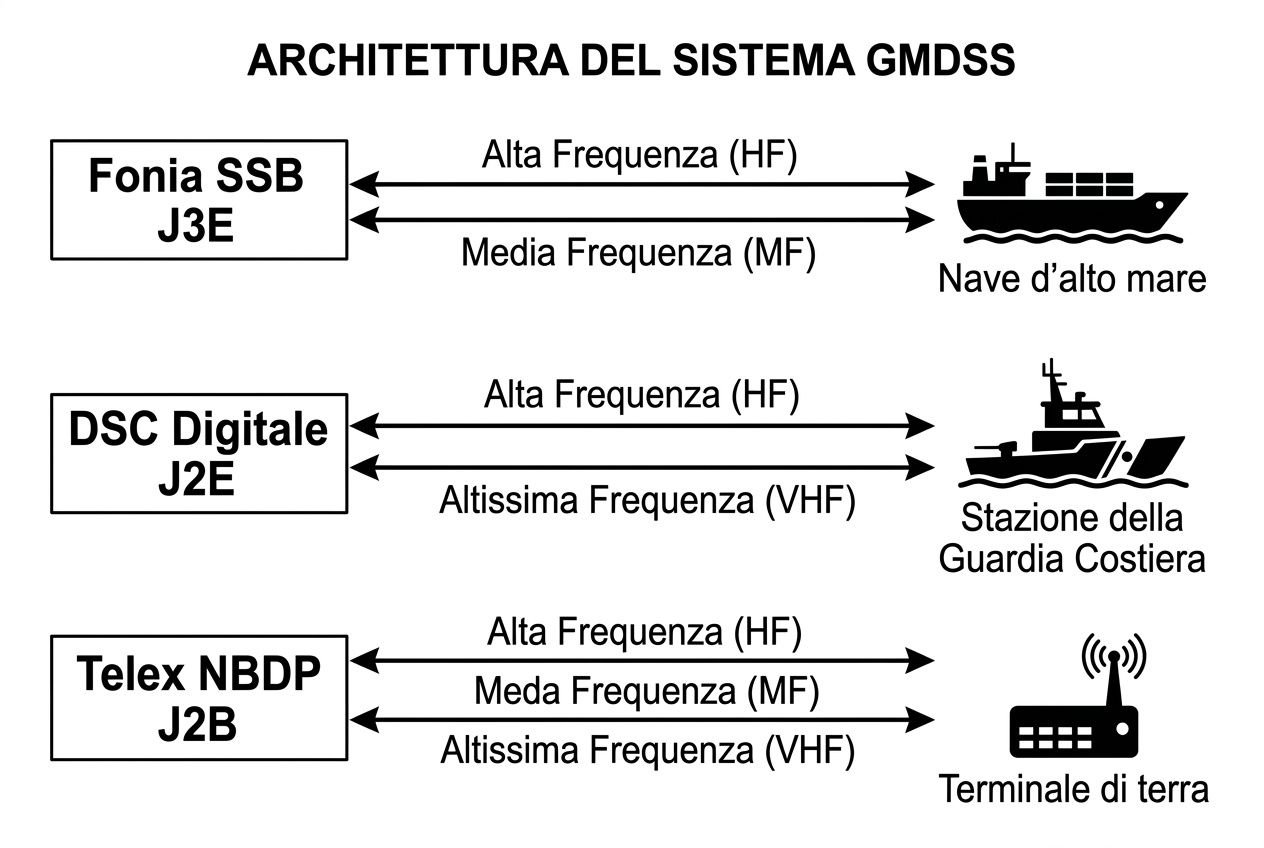

Le classi di emissione SSB J3E, J2E e NBDP

Nel comparto MF/HF certificato GMDSS, la modalità di trasmissione SSB J3E resta il riferimento per la fonia. Richiede meno banda dell’AM tradizionale e sfrutta meglio la potenza in emissione: in pratica, è la modalità indicata per coprire grandi distanze in mare aperto con comunicazione vocale affidabile.

• J3E: fonia SSB: modalità principale per traffico operativo ed emergenza, con migliore efficienza spettrale rispetto all’AM.
• J2E: DSC: chiamata selettiva digitale per allarmi, routine e procedure di soccorso previste dal GMDSS.
• J2B: NBDP Telex: sistema Narrow-Band Direct Printing per testo e fax meteo tramite terminali dedicati, ancora rilevante nella navigazione d’altura.

A bordo, conta scegliere il ricetrasmettitore adatto al profilo di navigazione e alla reale distanza da coprire.

Digital selective calling e monitoraggio dei canali di soccorso

Il DSC GMDSS per la sicurezza, nelle configurazioni di Classe A e Classe E, punta su continuità e automazione. Mantiene il controllo indipendente dei sei canali di soccorso e consente di ricevere avvisi di emergenza anche mentre sono in corso altre comunicazioni operative.

Il sistema Multitask DSC permette di seguire fino a sette procedure attive nello stesso momento. In aggiunta, possono essere memorizzati fino a 100 codici MMSI con ID alfanumerico di massimo 10 caratteri, mentre la funzione Voice Recorder conserva automaticamente gli ultimi due minuti di conversazione: un supporto concreto quando parte della comunicazione viene ascoltata in modo incompleto.

Conformità SOLAS, IMO e normative GMDSS europee

Per le unità commerciali soggette a SOLAS, il ricetrasmettitore MF/HF deve rispettare lo standard ITU-R M.493-13 per il DSC e riportare il marchio MED richiesto sulle navi mercantili europee.

Per una stazione GMDSS completa servono almeno due apparati radio coordinati, in genere un VHF e un MF/HF, così da coprire in modo corretto esigenze di comunicazione costiera e di lunga distanza.

Nel catalogo Cobra Marine sono presenti modelli VHF fissi e portatili con DSC e GPS integrati, adatti a completare la dotazione di comunicazioni di bordo. Nautimarket Europe rappresenta un riferimento utile per valutare apparati coerenti con l’impiego marino previsto e con la struttura della dotazione di bordo.

Specifiche tecniche e connettività del ricetrasmettitore MF/HF

Le specifiche tecniche del ricetrasmettitore MF/HF servono a capire se un apparato si integra davvero con l’impianto esistente e con il profilo di navigazione previsto. La differenza si gioca su pochi punti concreti: potenza di trasmissione, alimentazione, connettività e capacità di gestione digitale delle comunicazioni.

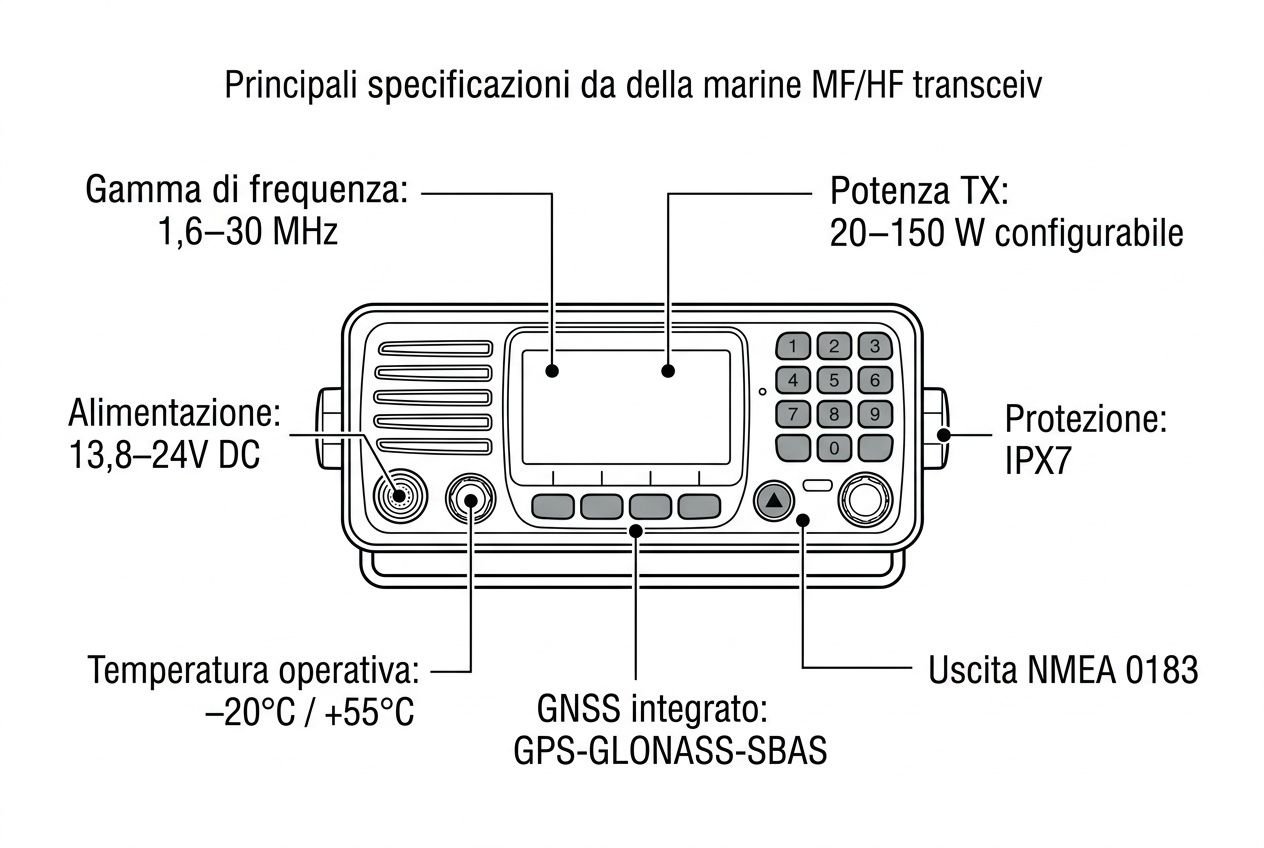

Potenza, alimentazione e temperatura operativa

Per una corretta installazione contano tre dati: potenza di trasmissione configurabile, tensione di alimentazione e intervallo di temperatura ammesso in funzionamento.

L’alimentazione standard 13,8–24 V DC si adatta agli impianti navali più diffusi, sia nel diporto sia in ambito professionale. In aggiunta, la protezione IPX7 e il funzionamento tra -20 °C e +55 °C rendono l’apparato adatto a impieghi gravosi: dalle rotte fredde alle navigazioni tropicali.

Per traversate lunghe o oceaniche, una potenza di trasmissione sotto i 100 W può diventare limitante quando la propagazione è sfavorevole. Prima di salpare, conviene verificare che il ricetrasmettitore offra più livelli di regolazione e che l’apparato soddisfi i requisiti radio richiesti per l’uso previsto.

GNSS integrato e integrazione NMEA con strumenti di bordo

Una volta definita la parte elettrica, entra in gioco l’interfaccia di connettività di bordo. Il ricevitore GNSS integrato invia la posizione in automatico nelle chiamate DSC di emergenza e la condivide con il plotter, riducendo errori e tempi di intervento.

L’integrazione soddisfa i requisiti radio legati alle comunicazioni di soccorso georeferenziate. A bordo, conta la continuità del dato posizione tra ricetrasmettitore, strumenti di navigazione e sistemi di allarme.

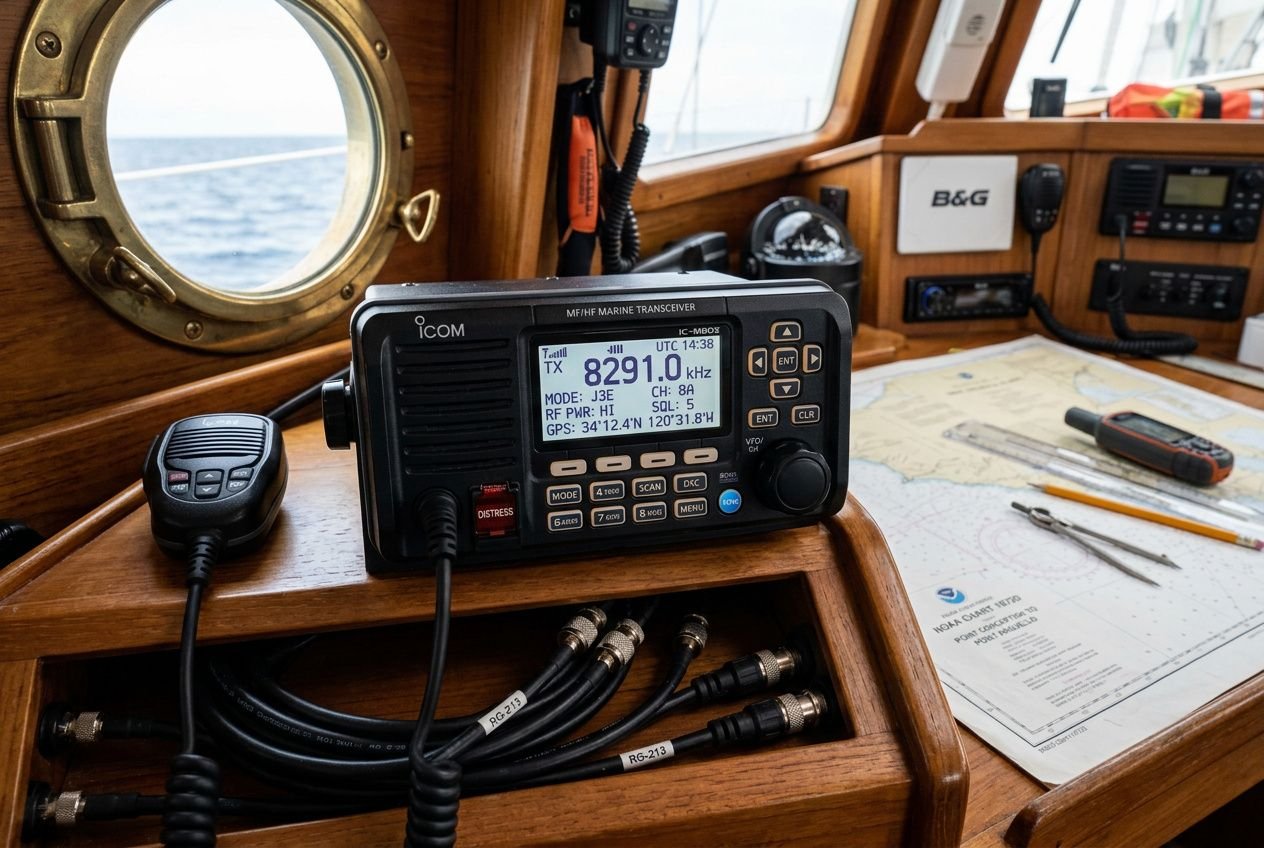

Display, interfaccia e connettività RS-232C e NMEA 2000

Non appena si passa all’uso quotidiano, emergono altre caratteristiche decisive. Display LCD o TFT a colori da 4,3 a 10,4 pollici, con Night Mode, migliorano la lettura in pieno sole e durante i turni notturni; allo stesso tempo, le interfacce disponibili definiscono il livello reale di integrazione dell’apparato.

• NMEA 2000/0183-HS: collegamento con plotter, AIS e strumenti di navigazione per lo scambio dati in tempo reale.
• RS-232C: connessione con modem Pactor, PC e sistemi dati per fax meteo e NBDP.
• Altoparlante esterno: audio più chiaro in timonerie ampie o in ambienti rumorosi.
• Sintonizzatore AT-140: adattamento automatico dell’antenna sull’intera gamma MF/HF, senza regolazioni manuali.

Per completare l’installazione con antenna, supporti, amplificatori o accessori dedicati alle comunicazioni di bordo, Nautimarket Europe mette a disposizione una selezione tecnica mirata di accessori radio marine. La selezione è utile anche per verificare compatibilità con sistemi DSC, GNSS e fax meteo prima di completare l’installazione.

Come scegliere il ricetrasmettitore MF/HF giusto per la Sua barca

La scelta del ricetrasmettitore va legata alla rotta prevista, alla stazza dell’unità e ai requisiti radio applicabili. In pratica, ogni profilo d’uso porta verso una configurazione diversa: navigazione costiera, d’altura o oceanica.

Criteri di scelta per il diporto d’altura e la navigazione oceanica

Per il diporto d’altura, la guida alla scelta del ricetrasmettitore MF/HF si concentra su pochi elementi decisivi. Pochi elementi risultano decisivi: potenza di trasmissione tra 100 e 150 W per le lunghe tratte, DSC integrato in Classe E con GNSS interno per l’invio automatico della posizione, e registrazione vocale delle comunicazioni più delicate.

Certificazioni GMDSS e conformità per navi commerciali

Su unità soggette a normativa SOLAS, i modelli radio SSB nautica devono rispettare requisiti precisi. Sono da verificare la conformità ITU-R M.493-13, il marchio MED, l’omologazione IMO e, dove richiesto, la classe DSC prevista per il servizio.

• Diporto d’altura: DSC Classe E, GNSS integrato, registrazione vocale, potenza di trasmissione 100–150 W, copertura 1,6–30 MHz.
• Navi commerciali SOLAS: conformità ITU-R M.493-13, marchio MED, DSC Classe A, Black Box integrata.
• Navigazione costiera entro 300 NM: apparati con buone prestazioni MF, potenza di trasmissione 20–60 W adeguata con condizioni ionosferiche favorevoli.

La selezione di radio marino MF HF proposta da Nautimarket Europe copre sia il diporto sia le applicazioni professionali certificate.

Installazione, antenna e integrazione con i sistemi di bordo

L’installazione richiede metodo. Il tipo di antenna, su strallo di prua, a filo o verticale, la lunghezza dei cavi coassiali e la qualità della messa a terra incidono direttamente su emissione, rendimento e stabilità del ricetrasmettitore.

In aggiunta, il sintonizzatore di antenna permette di ottimizzare il lavoro dell’apparato sull’intera gamma di frequenza. La sua assenza si traduce in perdita di potenza e instabilità del segnale al variare della distanza e delle condizioni ionosferiche.

Non appena il sistema è collegato al plotter tramite NMEA 2000 e agli altri strumenti di bordo, la gestione diventa più efficace.
