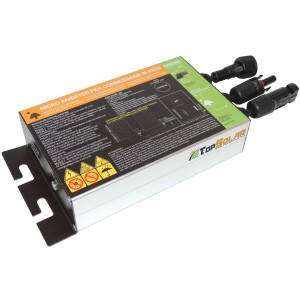

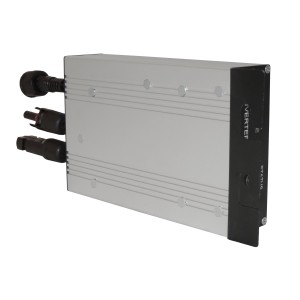

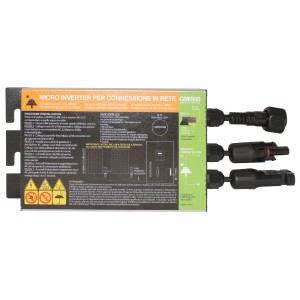

Topsolar Micro Inverter GMI500 500W 230Vac per connessione in rete Plug & Play N52731053100

Topsolar Micro Inverter GMI500 500W 230Vac per connessione in rete plug & play

L'inverter Topsolar GMI500 è un MICRO INVERTER per connessione in rete di tipo plug & play per gestire pannelli fino 500Wp.
Caratteristiche:
Tensione d'uscita: 180-280VAC.
Tensione d'ingresso FV: 18-50VDC.
Range di voltaggio MPPT: 24V-40V.
Massima potenza d'ingresso: 500W.
Potenza d'uscita massima: 490W.
Frequenza AC: 47.5Hz/57.5Hz-62.5Hz.
Dimensioni WxHxD: 185x106x40 mm.
Peso: 785 g.
Indicatori LED
1. Verde fisso = Microinverter sta generando energia.
2. Rosso lampeggiante = Microinverter in standby.
3. Rosso fisso:
a. Protezione d'isolamento.
b. Protezione per sovratemperatura.
c. Protezione per tensione AC troppo alta/bassa.
d. Protezione per tensione DC troppo alta/bassa.
e. Protezione per frequenza troppo alta/bassa.
f. Guasto.
Procedure d'installazione
Prima di installare, CONTROLLARE che le tensioni AC e DC corrispondano a quelle sopra descritte.
Passo 1 - Fissare il Microinverter al muro, quadro elettrico, rack ecc..

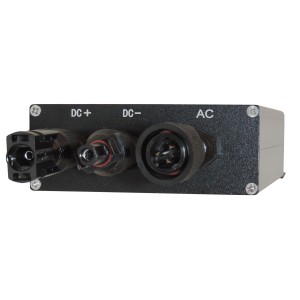

Passo 2 - Collega il cavo AC al Microinverter e collega uno ad uno i cavi elettrici a una morsettiera AC. (L-Marrone, N-Blu, G-Verde&Giallo).
Passo 3 - Collega il pannello fotovoltaico al Microinverter con gli appositi connettori MC4.
Passo 4 - Installa una scatola di giunzione e derivazione AC, collega i cavi della morsettiera AC.
Collega i cavi della scatola di derivazione AC alla presa di rete predisposta secondo le norme.
Passo 5 - Controlla bene che Microinverter, connettori e cavi sono collegati correttamente e ben serrati.
Passo 6 - Accendi l'interrutore (magnetotermico) AC sui vari punti di connessione predisposti.
Passo 7 - Accendi l'interruttore (magnetotermico) AC principale di rete. Il sistema inizierà a generare energia dopo circa 3 secondi.
Importante: installare linea dedicata a servizio esclusivo direttamente da contatore.

ATTENZIONE!!
Leggi attentamente le avvertenze d'uso prima di utilizzare questa apparecchiatura. Un errore può causare seri infortuni, danni materiali, e/o shock elettrici.
1) Collega soltanto pannelli fotovoltaici a questo inverter. 2) Non superare la tensione d'ingresso fotovoltaica prevista da questo inverter. 3) Non superare la potenza d'ingresso fotovoltaica prevista da questo inverter. 4) Le sorgenti di tensione DC passano attraverso il microinverter. Ciascun circuito deve essere disconnesso prima di fare la manutezione. 5) Non coprire il microinverter con oggetti o altro. 6) Non smontare questa apparecchiatura. La manutezione e/o riparazione deve essere fatta da personale qualificato e specializzato. 7) Quando il pannello FV è esposto alla luce del sole produce tensione fotovoltaica. 8) Effettua l'installazione lontanto dalla luce diretta del sole e dall’acqua. 9) Fare installare a personale qualificato autorizzato.

Marchio: Topsolar.
Made in P.R.C.
