Veneziani WOOD Resina 3+ 7W6.721 A+B 1.5L .000 Protettivo per legno YM473COL512

Sistema isolante e protettivo per legno .000 trasparente Veneziani WOOD Resina 3+ 7W6.721 A+B

Sistema epossidico strutturale senza solvente ideato per costruire, proteggere e restaurare il legno, la vetroresina e molti altri supporti. Resina 3+ è un sistema tecnologicamente avanzato che possiede ottime caratteristiche di penetrazione, flessibilità e adesione che la rendono indispensabile per la manutenzione. Il legno trattato con Resina 3+ viene impermeabilizzato e rinforzato mantenendo integre le sue caratteristiche di flessibilità e resistenza. Con Resina 3+ si possono ottenere degli incollaggi ad alta resistenza, protezioni superficiali ed impermeabilizzazioni della carena. Una volta catalizzata può essere miscelata con i suoi additivi, per ottenere degli stucchi di facile applicazione ed altissima resistenza.
Applicazione: pennello e rullo.

SPECIFICHE TECNICHE
Resa teorica: 10,0 m2L tinte
Rapporto catalisi: 2:1
Tempo di ricopertura: 8 - 24h (20°C)
Essicazione completa: 24h
Diluente: 6610 solo per pulizia attrezzi
Aspetto: Lucido
Colore: trasparente .000
Confezione: 1,5 lt

PREPARAZIONE DELLA SUPERFICIE
Prima di intervenire con Resina 3+ il supporto deve essere asciutto, l’umidità del legno non deve superare il 18%. Tutte le superfici da pitturare dovranno essere pulite e prive di agenti contaminanti. Carteggiare con carta P80-P120. Prima di procedere con l’applicazione dei prodotti previsti soffiare con aria pulita e asciutta, per rimuovere ogni residuo di carteggiatura e di sporcizia.

PROCEDURA DI APPLICAZIONE

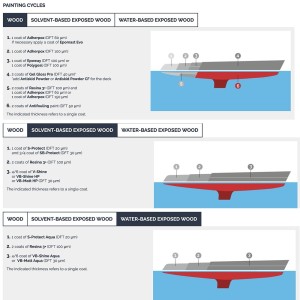

Miscelare la base e l'induritore in rapporto 2:1 in volume o 70:30 in peso. La durata della miscela catalizzata è di 30 minuti a 20°C. non diluire. Per la pulizia degli attrezzi usare il Diluente 6610. Per il ciclo di impermeabilizzazione applicare 3-4 mani per uno spessore finale di 300-400 micron.
Note: Nel caso si dovesse formare tra una mano e l’altra di RESINA 3+ una patina superficiale untuosa, eseguire un lavaggio con acqua calda pulita. Il tempo di essiccazione del prodotto varia a seconda della temperatura durante l'applicazione.
Per la preparazione degli stucchi aggiungere alla Resina 3+ già catalizzata la quantità di Microsfere per ottenere la viscosità voluta Durante la reticolazione la resina epossidica sviluppa calore a causa della reazione chimica. La quantità di calore sviluppata dipende dalla massa di resina miscelata e dallo spessore applicato. Per grossi quantitativi le temperature raggiunte possono essere tali da causare ustioni, si consiglia di operare con la massima attenzione, catalizzare poco quantitativo alla volta e di utilizzare recipienti bassi e larghi per favorire la dispersione del calore.
