Barca a doppia batteria: guida all'impianto 12/24v
Di seguito si analizzano i criteri di dimensionamento e la logica di collegamento verificata dall’esperienza cantieristica di Nautimarket Europe.
Perché separare avviamento e servizi di bordo
In aggiunta, il doppio banco evita che frigorifero, luci o pompe prosciughino anche la riserva destinata al motore. La batteria servizi affronta i cicli profondi: le batterie di avviamento restano cariche per il motore fuoribordo o entrobordo.
- Affidabilità di ripartenza: la batteria motore è isolata dai consumi di bordo.
- Autonomia modulabile: il banco servizi può scendere al 50 % senza rischi.
- Manutenzione rapida: uno schema dell’impianto elettrico chiaro guida ogni intervento.
- Maggiore vita utile: minori scariche profonde su entrambe le unità.
L’interruttore di batteria e le alternative automatiche

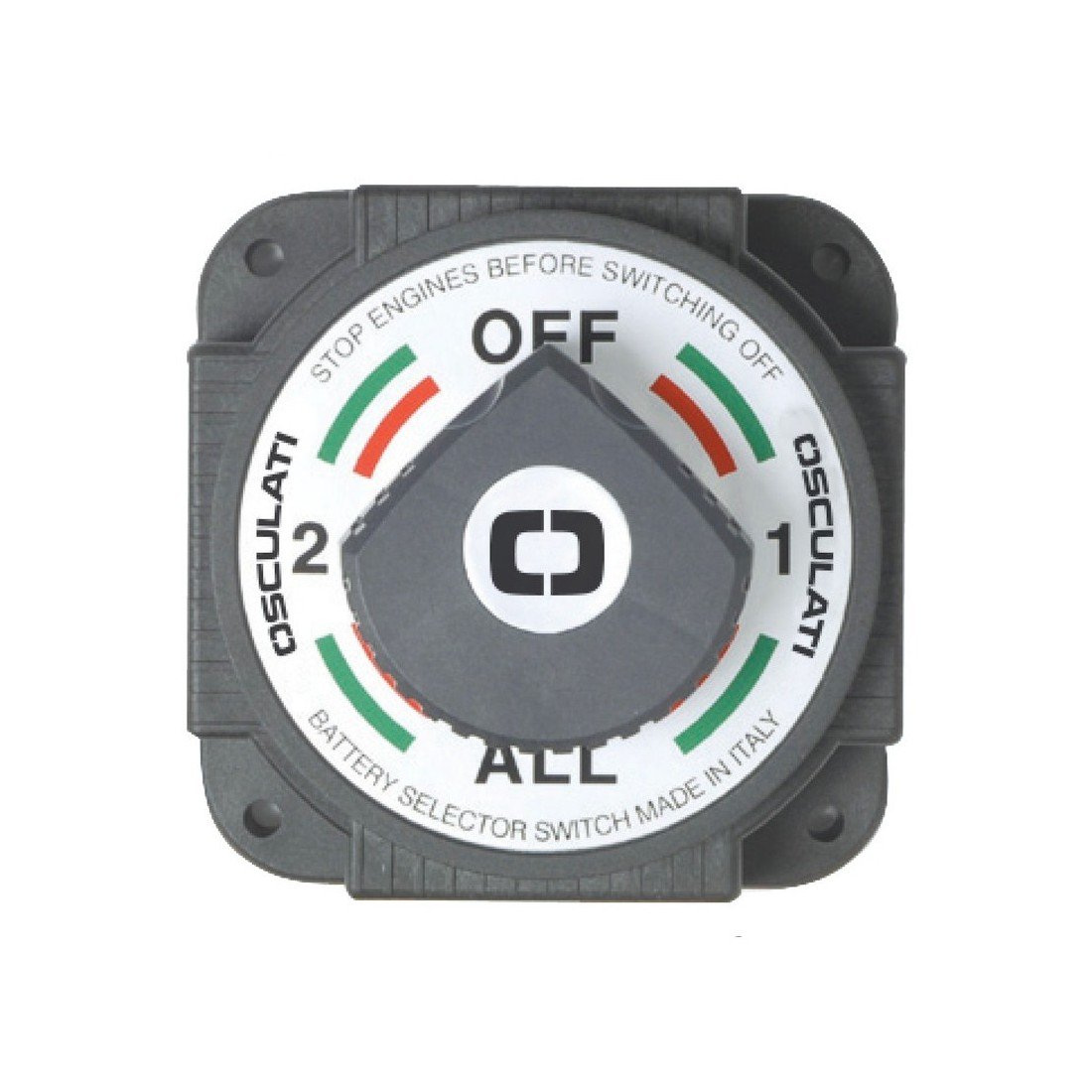

Una volta stabilita la separazione dei circuiti, il perno di ogni schema impianto elettrico a doppia batteria si individua nel commutatore “1–2–Both–Off”.
- 1 – Solo avviamento: ideale durante la messa in moto.
- 2 – Solo servizi: da privilegiare quando si staziona in rada.
- Both : Parallelo d’emergenza: unisce i banchi per un avvio critico.
- Off : Isolamento: richiesto prima di ogni intervento sull’ impianto elettrico barca.
Un relè ACR semplifica la gestione: unisce i banchi durante la ricarica con alternatore o pannelli e li separa appena la tensione cala.
Scelta e dimensionamento delle batterie
Al contrario, la scelta della tecnologia influisce direttamente sul rendimento. AGM o LiFePO4 offrono maggiore sicurezza in spazi ridotti; il piombo-calcio sigillato rappresenta un'alternativa economica con buona protezione contro le fuoriuscite. Una crociera di 9-10 metri naviga con 50-80 Ah riservati al motore e 120-200 Ah destinati al banco servizi.
Il calcolo: sommare i consumi orari di ogni utenza, moltiplicare per le ore senza generazione e raddoppiare il risultato per non superare il 50 % di scarica.
Schema riassuntivo dell’impianto
Da sinistra verso destra:
- Generatore (alternatore, pannelli, presa banchina).
- Interruttore generale e fusibile a monte.
- Commutatore 1-2-Both-Off o ACR.
- Banco batterie servizi e batteria motore collegati con sezioni calcolate sui carichi.
- Pannello di distribuzione con interruttori magnetotermici.
- Utenze dedicate e ritorno al negativo comune.
Lo schema dell’impianto va plastificato e fissato in sala macchine: è il dettaglio che cambia tutto in navigazione.
Cavi, fusibili e schema elettrico barca 12V corretto
Un schema elettrico barca efficace nasce da due scelte preliminari: cavi adeguati e protezioni inserite nel punto giusto. La sicurezza di bordo dipende interamente dalla qualità della pianificazione iniziale.
Come dimensionare i cavi per ogni circuito
Nello schema impianto elettrico barca 12v la sezione cavi si decide incrociando assorbimento e lunghezza della tratta. A 12 V bastano pochi metri per creare cadute di tensione sensibili: il limite ABYC resta al 3 % per i circuiti critici, come indicato in tabella.
Oltre 100 A servono 35-50 mm², altrimenti il rame scalda e la tensione cede. I cavi elettrici devono essere in rame stagnato, con guaina antifiamma impermeabile a olio e sale. Tutte le terminazioni richiedono capicorda ad anello crimpati e guaina termorestringente: il nastro isolante, a bordo, conta poco e dura meno.
| Utilizzo | Sezione consigliata | Corrente massima | Note |
| Luci di via e cabina | 1,0 mm² | ≤ 10 A | Circuito non critico, caduta max 10 % |
| Pompa di sentina e acqua | 1,5 mm² | ≤ 16 A | Circuito critico, caduta max 3 % |
| Linea principale batteria–barra | 16 mm² | ≤ 80 A | Ideale per piccolo impianto elettrico giornaliero |
| Carichi elevati | 25-35 mm² | 100-125 A | Inverter, salpaancora, pompe portata maxi |
| Carichi molto elevati | 50 mm² | ≤ 160 A | Impianti complessi con utenze multiple |
Posizionamento corretto dei fusibili nello schema elettrico
Qualsiasi schema impianto elettrico professionale prescrive: fusibile sul polo positivo entro 18 cm dalla fonte di energia. Il tratto scoperto prima della protezione rappresenta l'unico punto critico tollerato. Oltre questo limite, ogni conduttore deve essere sorvegliato da un fusibile o da un interruttore magnetoidraulico ripristinabile, da privilegiare quando la continuità di servizio è vitale.
Messa a terra e prevenzione della corrosione galvanica
I negativi dei vari circuiti convergono su un collettore principale unico, dimensionato con la stessa capacità della linea di alimentazione. Non appena la barra di distribuzione viene connessa al blocco motore e alle prese a mare, il collegamento equipotenziale riduce il rischio di archi e correnti vaganti. Eviti assolutamente di utilizzare lo scafo come ritorno: la corrosione galvanica distrugge i metalli in poche settimane.
La protezione catodica prosegue con anodi di zinco adeguati al tipo di scafo. In aggiunta, quando la tensione a 230 V di banchina entra a bordo, l’isolatore galvanico blocca le correnti di terra indesiderate. Per i quadri elettrici DC destinati alla doppia batteria, la certificazione IP ad alto grado garantisce un livello di protezione superiore, requisito che evita aperture accidentali durante la manutenzione in mare aperto.
Lo stesso principio resta centrale anche sui refit: rispettare lo schema impianto originario, sostituire solo con componenti omologati e testare ogni circuito prima di salpare. Solo un approccio metodico e rigoroso previene spiacevoli sorprese durante la navigazione.
Componenti e collegamento per realizzare l'impianto in pratica
Definito lo schema impianto elettrico, la fase operativa richiede la scelta puntuale di ogni singolo elemento. La cura nell'assemblaggio previene cadute di tensione e dispersioni pericolose.
Batteria di avviamento e batterie servizi: criteri di selezione
Ogni schema impianto elettrico barca distingue due funzioni: la batteria di avviamento eroga corrente di spunto istantanea, la batteria servizi fornisce energia continua a bassa intensità. Questa separazione protegge la riserva energetica principale durante le soste in rada.
- Batteria di avviamento al calcio: zero manutenzione, protezione a 4 camere, sistema anti-ritorno di fiamma; adatta a motori fino a 400 A di spunto.
- Batteria servizi AGM: sostiene scariche lente fino al 50 % di capacità senza danni; ideale per frigo, chartplotter, pompe e luci di navigazione.
- Batteria servizi LiFePO 4: profondità di scarica fino all’80 %, cicli di vita molto superiori; pensata per navigazioni lunghe e ricariche rapide con caricabatterie adeguati.
- Secondo banco batterie in parallelo: da privilegiare quando l’autonomia dei servizi richiede capacità aggiuntiva; imporre cavi elettrici di uguale lunghezza e sezione identica verso ogni elemento del banco batterie.
Fra le soluzioni di avviamento spicca la batteria 12 V 50 Ah Banner Starting Bull: 400 A di spunto, fino a 50 000 cicli di avviamento, dimensioni compatte (210 × 175 × 190 mm) e protezione interna contro fuoriuscite di acido. L'accumulatore assicura una riserva pronta all'uso anche dopo lunghi periodi di inattività.
Cavi, quadri DC e accessori per lo schema elettrico completo
Lo schema elettrico richiede cavi elettrici di potenza correttamente dimensionati, protezione individuale su ogni circuito e dispositivi di fissaggio che eliminino vibrazioni. Il rame stagnato con isolamento marino resta lo standard: la gamma completa è disponibile nella sezione cavi batterie nautici.
- Cavi rigidi 25-50 mm²: tratte lineari tra batterie di avviamento, inverter e salpaancora; rivestimento in resina sintetica rosso (positivo) o nero (negativo).
- Cavi flessibili H07V-K 16 mm²: anima a trefoli, normativa europea; ideali in percorsi tortuosi o soggetti a vibrazioni, a bordo, conta la loro maneggevolezza.
- Clip fermacavo in nylon e morsetti: diametri 17-23 mm, fissaggio a due viti; pinze a coccodrillo da 35 mm per prove rapide su circuito elettrico.
Una volta posati i conduttori, l'alimentazione dei banchi richiede una gestione di carica rigorosa. Un caricabatterie da banchina dimensionato al 20-25 % della capacità delle batterie servizi garantisce la ricarica completa durante l’ormeggio.
Verifiche finali prima di salpare
Voltmetro alla mano, occorre verificare che le cadute di tensione siano inferiori a 0,2 V su ogni ramo del circuito elettrico. Serraggi, fusibili e interruttori vanno testati sotto carico reale: un terminale allentato o un fusibile sottodimensionato rappresenta un fattore critico durante la navigazione. Come ultimo accorgimento, si raccomanda la protezione dei morsetti con grasso dielettrico prima di avviare definitivamente l'impianto.
Prodotti consigliati
Domande frequenti
Non appena definito lo schema impianto elettrico barca, il polo positivo di ciascuna batteria confluisce su un ingresso dedicato dello stacca batteria doppio, protetto da fusibile ANL entro 18 cm. L’uscita comune raggiunge la barra positiva principale: da lì partono i rami, ognuno con protezione dedicata. La posizione 1 alimenta solo la batteria di avviamento, la posizione 2 gestisce i servizi, mentre la posizione “ENTRAMBE” le unisce in parallelo, da privilegiare quando è necessario l’ avviamento in emergenza. I poli negativi convergono invece sul bus bar negativo unico. La chiarezza dello schema elettrico resta fondamentale: Nautimarket Europe fornisce etichette e capicorda numerati per ridurre al minimo gli errori.
I parametri decisivi sono la corrente massima e la lunghezza della tratta. In un impianto elettrico del gommone o di una semplice barca da day-cruise bastano 16 mm² per la linea principale. Se l’impianto include salpaancora, inverter o pompe ad alto spunto, la sezione cavi sale a 25-35 mm² (fino a 125 A) e, negli impianti complessi, a 50 mm². La caduta di tensione deve restare sotto il 3 % sui circuiti critici come le luci di navigazione. Prima di salpare, calcoli la sezione con la formula classica: S (mm²) = (2 × L × I × ρ) / ΔV, dove L è la lunghezza del tratto in metri, I la corrente in ampere, ρ = 0,0175 Ω·mm²/m per il rame e ΔV la caduta di tensione ammessa.
L'installazione di un modulo fotovoltaico non costituisce un obbligo per il funzionamento della barca. Il dettaglio che cambia tutto in navigazione è l’autonomia: un modulo da 360 W con regolatore MPPT da 30 A mantiene la batteria servizi alla ricarica continua senza gravare sull’alternatore. Lo schema dell’impianto prevede il collegamento del regolatore unicamente alla batteria servizi, lasciando le batterie di avviamento gestite dal motore. Un caricabatterie da banchina rimane comunque consigliato per la ricarica completa in porto, come indicato negli schemi elettrici forniti da Nautimarket Europe.
