Carteggio nautico: strumenti, tecniche e kit per navigare
Questa guida illustra strumenti e tecniche per il carteggio nautico: dal compasso alle squadrette, dalla correzione magnetica all'illuminazione notturna, con indicazioni pratiche per chi desidera navigare con precisione o prepararsi all'esame di patente.
Che cos'è il carteggio nautico e perché è fondamentale
Il carteggio nautico resta una competenza essenziale. Il GPS e il chart plotter aiutano, ma non sostituiscono la capacità di leggere una carta nautica, individuare il punto nave e tracciare rotte a mano. Per la patente entro 12 miglia, la prova pratica di carteggio nautico è obbligatoria.
Definizione e scopo del carteggio nautico
Il carteggio nautico comprende calcoli, misure e tracciatura su carte nautiche per definire una rotta sicura e verificare la posizione dell'unità. In pratica, include coordinate, angolo di rotta, rilevamento e correzioni rispetto al nord vero.

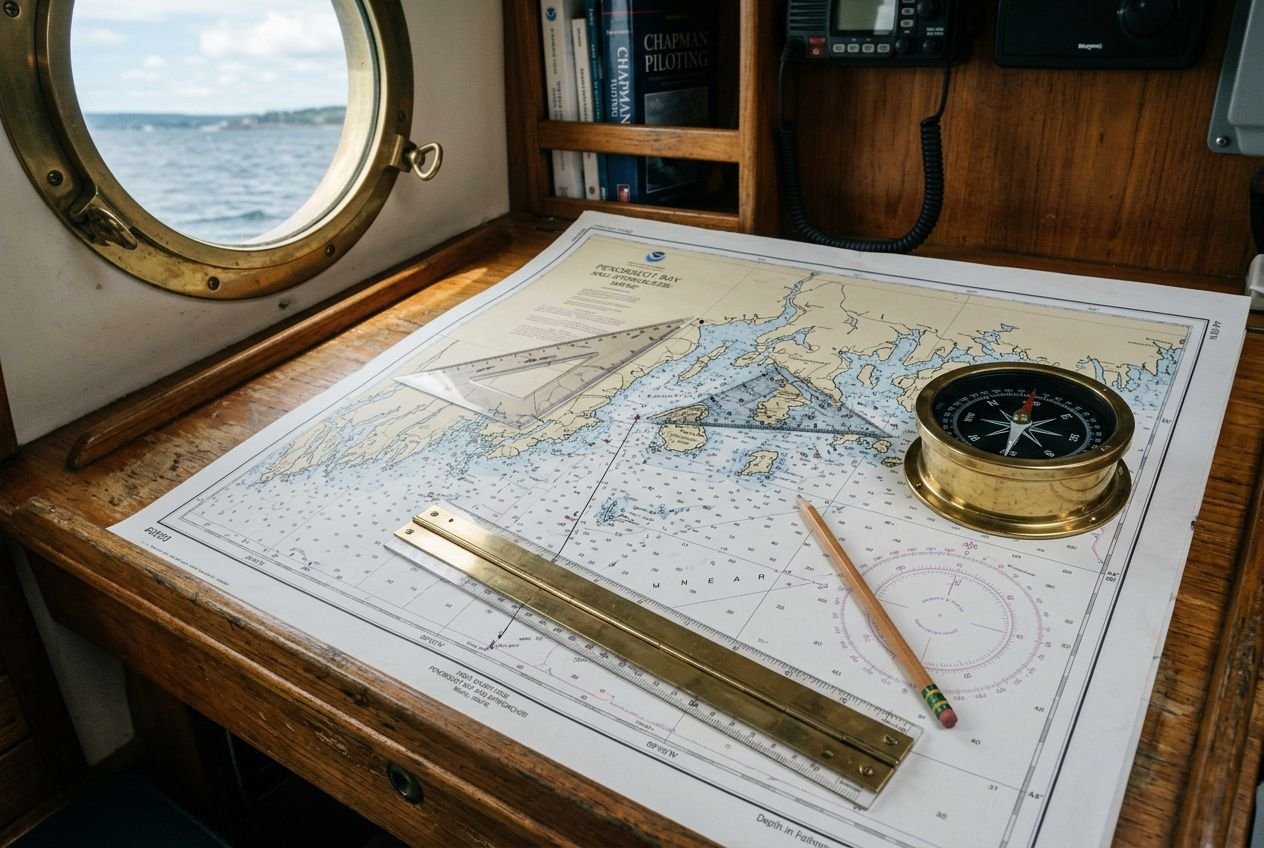

Gli strumenti di base indispensabili a bordo
Per lavorare bene servono strumenti di carteggio scelti con criterio. Su strumenti carteggio nautico è disponibile un riferimento utile per valutare la dotazione.
- Carta nautica aggiornata: base di ogni tracciatura, rilevamento e verifica del punto nave.
- Compasso in ottone: serve a misurare le distanze sulla scala di latitudine; lo stesso principio resta valido da oltre 200 anni.
- Squadra nautica in plexiglass: con goniometro integrato, utile per tracciare una rotta, riportare un angolo e impostare i rilevamenti con immediatezza.
In aggiunta, sono utili matita morbida e gomma. Annotazioni leggibili e correzioni pulite riducono gli errori durante la tracciatura.
Operazioni fondamentali di tracciamento e rilevamento
Una volta che gli strumenti di carteggio sono pronti, il lavoro segue un ordine preciso. Si parte con la tracciatura di meridiano e parallelo per fissare il punto nave, poi si misura l'angolo tra meridiano geografico e rotta. Per tracciare correttamente, squadrette, squadra nautica e tracciatore devono scorrere senza giochi sulla carta nautica.
Il rilevamento è l'angolo compreso tra il nord vero e la direzione dell'oggetto osservato. Se ricavato su due o più punti cospicui, consente di definire la posizione sulla carta nautica con buona precisione. Al contrario, il rilevamento polare misura l'angolo tra il piano longitudinale dell'unità e il punto di riferimento.
Il dettaglio che cambia tutto in navigazione è il metodo: rilevamenti coerenti e tracciatura pulita permettono di costruire una rotta affidabile anche quando il GPS va verificato, non seguito alla cieca.
Compasso nautico e squadrette: uso e caratteristiche
Nel carteggio, la precisione nasce dagli strumenti: un compasso nautico ben costruito e squadrette nautiche calibrate riducono l’errore sul punto nave a valori minimi. A bordo, conta la stabilità del gesto e la precisione con cui si riesce a tracciare distanze, angoli e rotte.
Il compasso nautico: tipologie e utilizzo corretto
Il compasso per carteggio è normalmente realizzato in ottone, nelle finiture lucido, cromato o specchio, con punte in acciaio inox. Le misure più diffuse vanno da 140 a 200 mm. Il principio resta fisso: la distanza si rileva solo sulla scala di latitudine riportata sui bordi verticali della carta, mai sulla longitudine.
- Compasso dritto: apertura manuale con due dita, adatto al carteggio su un tavolo stabile.
- Compasso all’inglese: apertura per compressione, utile anche con una sola mano quando il mare è formato.
- Modello con cappuccio avvitato: protegge le punte durante il trasporto e conserva la precisione nel tempo.
- Compasso per carteggio con custodia: da privilegiare quando la dotazione viene spostata spesso o impiegata con frequenza.
La finitura specchio aggiunge cura costruttiva senza incidere negativamente sulla funzione. In aggiunta, la lunghezza del compasso determina l’apertura massima utile: sulle carte a scala ridotta, i modelli da 180–200 mm permettono una copertura maggiore.
Squadrette nautiche e righe parallelogramma a confronto
Per il carteggio, le squadrette in plexiglass trasparente si usano in coppia. Una resta in guida, l’altra scorre: in pratica, servono a tracciare linee di posizione, rotte e coordinate. La squadretta nautica con maniglietta di presa e doppio goniometro rende lo scorrimento più regolare e riduce il rischio di perdere l’allineamento.
Accanto alle squadrette nautiche, trovano spazio anche altre soluzioni. Le righe nautiche Micron a parallelogramma, disponibili in 30 e 50 cm, e la parallela a snodo millimetrata con goniometro da 40 cm offrono un uso pratico e diretto. Il regolo-rapportatore Integrale da 350 mm unisce rapportatore Bretone e sistema Jean CRAS in un solo strumento, riducendo gli accessori necessari.
Le parallele a rulli millimetrate aggiungono semplicità operativa quando il piano di carteggio è limitato o il mare è mosso.
Correzione della rotta: declinazione e deviazione magnetica
Convertire i dati letti sulla bussola in dati veri richiede precisione. Un solo errore di segno nella correzione della rotta bussola porta l’imbarcazione fuori dalla rotta prevista.
Le differenze tra declinazione e deviazione e le loro applicazioni

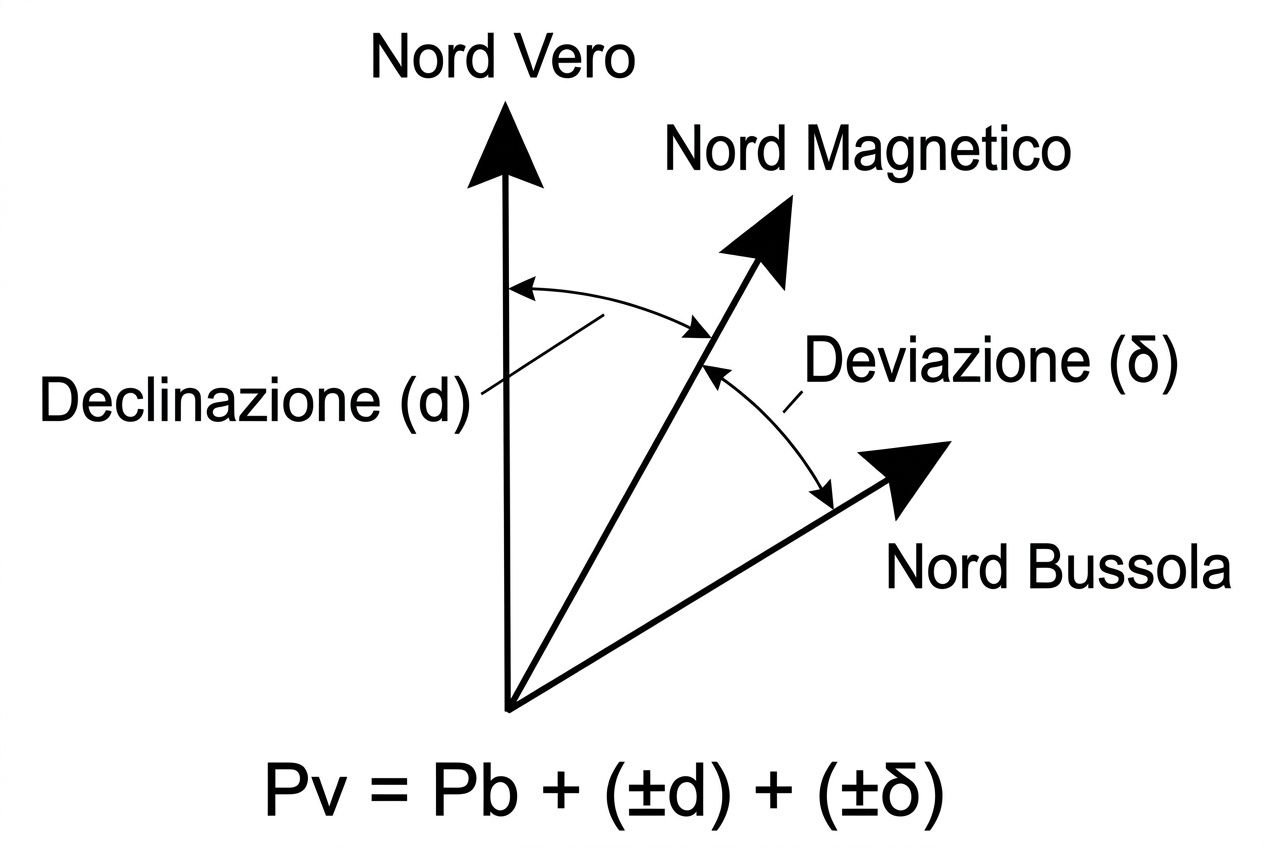

Per eseguire una correzione affidabile occorre distinguere due valori. La declinazione magnetica, indicata con d, è l’angolo tra nord geografico e nord magnetico: dipende dall’area di navigazione e cambia nel tempo, come riportato sulla carta nautica.
La deviazione magnetica, indicata con δ, nasce invece dalle masse ferrose presenti a bordo. Cambia da imbarcazione a imbarcazione e varia anche in funzione della prora: in pratica, la stessa bussola può fornire letture diverse a seconda dell’angolo seguito.
Da qui discende una regola operativa precisa. Prima si corregge la deviazione, poi si applica la declinazione; invertire l’ordine altera il dato finale.
Formule di conversione da rotta bussola a rotta vera
Su questo passaggio la differenza si gioca su segni e sequenza. La variazione magnetica, o Var, è la somma algebrica di declinazione e deviazione e consente di passare dalla rotta bussola (Pb) alla rotta vera (Pv) con la formula: Pv = Pb + (±d) + (±δ).
Nel procedimento inverso si sottrae: Pb = Pv − (±d) − (±δ). A bordo, conta avere sempre sotto mano la declinazione aggiornata indicata sulla carta nautica e la tabella delle deviazioni propria dell’imbarcazione.
| Grandezza | Simbolo | Dipende da | Variabile nel tempo |
| Declinazione magnetica | d | Zona geografica | Sì |
| Deviazione magnetica | δ | Masse ferrose a bordo | Sì (per prora) |
| Variazione magnetica | Var | Somma d + δ | Sì |
Serve una tabella delle deviazioni propria dell’imbarcazione, aggiornata e immediata da consultare.
Errori comuni nella correzione magnetica e come evitarli
L’errore più comune resta la confusione tra il segno della declinazione e quello della deviazione. Per ridurre il rischio conviene disporre i dati in colonna, indicando sempre il segno accanto a ogni valore: il controllo visivo diventa più semplice e l’angolo finale risulta coerente con la rotta impostata.
Misurare le distanze sulla scala di longitudine invece che su quella di latitudine è un secondo errore frequente, indipendente dal segno. Metodo costante, sequenza fissa e verifica finale prima di confermare la navigazione: sono le tre mosse che azzerano l’errore sulla carta.
Prodotti consigliati
Kit di carteggio e strumenti alternativi: quale scegliere
Kit completi: composizione e vantaggi per ogni livello

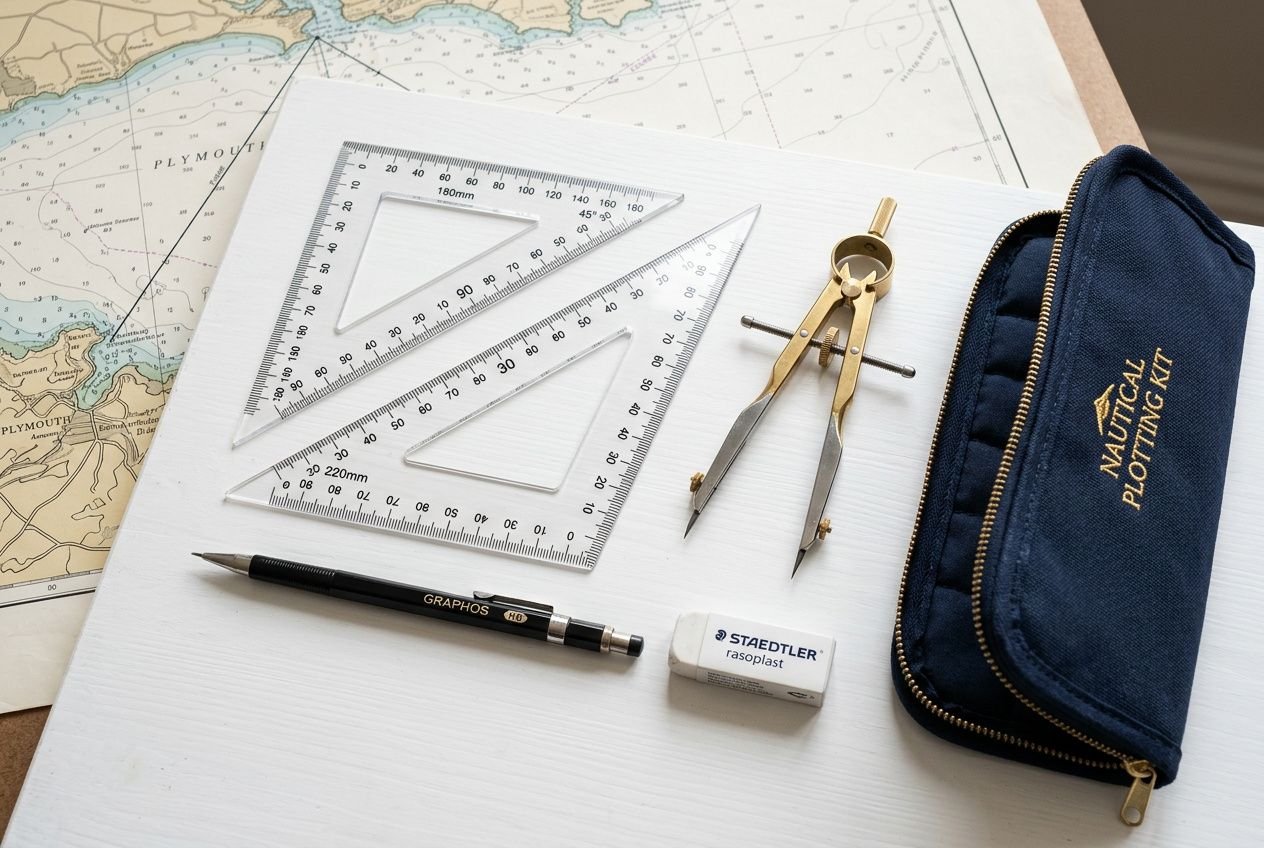

Per chi prepara l’esame o desidera una base ordinata per il carteggio nautico, un kit carteggio nautico compatto offre già ciò che serve: 2 squadrette, compasso a punte fisse, matita Graphos e gomma, nel formato chiuso 230×215 mm. In pratica, un kit carteggio riduce gli errori dovuti a mancanze nella dotazione: compasso, squadrette e matita sono sempre disponibili e in ordine.
Una volta che entra in gioco l’uso continuativo a bordo, la custodia protettiva acquista valore concreto: limita gli effetti di umidità e salsedine e conserva nel tempo la funzionalità del kit di carteggio. A bordo, conta anche l’ordine con cui gli strumenti vengono riposti: in condizioni di mare formato, recuperare rapidamente compasso e squadrette può fare la differenza su un rilevamento urgente.
Strumenti alternativi storici e moderni a confronto
Accanto al kit carteggio, esistono strumenti alternativi carteggio nati in oltre quattro secoli di pratica nautica. Tre variabili distinguono gli strumenti alternativi: facilità d’impiego, precisione nei rilevamenti e ingombro sul tavolo da carteggio.
- Riga parallela a snodo (Fabrizio Mordente, 1584): due righe collegate da bracci che mantengono il parallelismo; nel Settecento fu aggiunta una scala goniometrica per i rilevamenti diretti.
- Rolling parallel ruler (Eckhardt, 1771): consente di trasferire rotta e rilevamenti sulla carta senza usare le squadrette; è disponibile anche in plexiglass con rulli in ottone.
- Regolo Cras (Jean Émile Paul Cras, ~1920): sistema con due goniometri incrociati in plastica trasparente; più immediato delle squadrette, ma leggermente meno preciso.
- Regolo bretone (Yvonnick Gueret, 1979): da privilegiare quando lo spazio è ridotto e il mare è formato; resta molto diffuso sulle piccole unità da diporto.
In aggiunta agli strumenti carteggio, la lente da carteggio a cupola con corona di ottone scorre sulla carta e facilita la lettura di numeri e simboli, in particolare con luce scarsa o di notte.
Per completare un kit di carteggio o valutare strumenti alternativi carteggio adatti alla propria operatività, il catalogo strumenti carteggio nautico raccoglie soluzioni selezionate per l’uso marino: righe, goniometri e accessori utili per seguire la rotta con continuità.
Preparazione all'esame e illuminazione per il carteggio
Nel carteggio nautico, due elementi incidono più di quanto spesso si consideri: il metodo di studio per l’esame e la qualità della luce disponibile a bordo nelle ore notturne.
Come prepararsi all'esame di carteggio step by step
La preparazione all’esame di carteggio nautico segue una progressione chiara. Prima si consolidano i fondamenti: scale, coordinate, conversioni magnetiche, uso del GPS come supporto alla lettura della posizione. Poi si passa all’esercitazione guidata, alla risoluzione completa degli esercizi ministeriali pubblici, 50 per la patente entro 12 miglia e 135 per quella oltre, e infine alla simulazione con i tempi reali d’esame.
Su questa base, gli strumenti per carteggio nautico vanno conosciuti e verificati con metodo. Carteggio e inclinometro rientrano tra le dotazioni da privilegiare quando serve controllo preciso dell’assetto e corretta lettura dell’angolo sul tavolo. La familiarità con il loro impiego va acquisita prima di salpare, non durante la navigazione.
Accanto al metodo tradizionale, la cartografia digitale offre un supporto utile. Per la cartografia Navionics su plotter GPS, la consultazione delle carte elettroniche integra le competenze del carteggio manuale, senza sostituirle.
Luci LED per carteggio notturno: caratteristiche e scelta
Una volta definito il metodo, resta il tema operativo. L’illuminazione a bordo richiede soluzioni che mantengano l’adattamento dell’occhio al buio e consentano una lettura della carta leggibile anche nelle ore più delicate. Le luci bicolori commutabili bianca/rossa, da 1,5 W, lunghezza 500 mm, in alluminio satinato nero e alimentazione 12/24 V, rispondono bene a questa esigenza: la luce rossa limita il disturbo alla visione periferica del timoniere.
Al contrario, una luce poco orientabile crea riflessi e zone d’ombra. Le luci carteggio LED snodabili, con angolo variabile da 40° a 120° e bracci da 130 a 491 mm, permettono di dirigere il fascio esattamente sulla carta. Un’orientabilità precisa diventa decisiva proprio quando la postazione è compatta o soggetta a movimenti.
In aggiunta, il consumo resta contenuto. Le luci da carteggio assorbono tra 0,56 e 3 W, un valore gestibile anche durante traversate lunghe, mentre le temperature di colore calde tra 2900 e 3200 K aiutano a ridurre l’affaticamento visivo nella consultazione prolungata del tavolo di carteggio.
- Luci a 8 LED (0,56 W, 420 mm, 12 V): disponibili in versione bianca fredda 6000 K o rossa, con assorbimento minimo per uso continuativo.
- Modelli snodati a 6 LED SMD (1,3 W, angolo 115°, 12 V): interruttore integrato sulla testa, bracci da 330 a 460 mm, luce bianca e rossa commutabile.
- Quick OLIVIA/JACOB (2,5 W, 10–30 V, alluminio inox lucido): temperature di colore da 2900 a 4100 K, compatibili con impianti sia a 12 sia a 24 V.
In pratica, l’interruttore integrato consente accensione e spegnimento immediati senza lasciare la postazione.
Domande frequenti
Per il carteggio nautico servono pochi strumenti, ma corretti: carta nautica aggiornata, compasso in ottone con punte in acciaio inox, due squadrette nautiche in plexiglass con goniometro integrato, matita morbida, gomma e una calcolatrice semplice. Per l’esame della patente entro 12 miglia, questa è la dotazione ammessa.
In aggiunta, righe a parallelogramma, regolo-rapportatore e lente da carteggio completano l’attrezzatura destinata a un uso più professionale.
La correzione si esegue applicando la formula: Pv = Pb + (±d) + (±δ). La declinazione magnetica d dipende dalla zona geografica, mentre la deviazione magnetica δ è propria dell’imbarcazione.
Una volta che si lavora sul dato reale, il segno di entrambe le componenti va controllato sulla carta nautica e sulla tabella delle deviazioni. Per il passaggio inverso, dalla rotta vera alla rotta bussola, si usa invece: Pb = Pv − (±d) − (±δ). La precisione della navigazione dipende da questa verifica preliminare.
La differenza si gioca su precisione, rapidità d’uso e ingombro. Le squadrette nautiche in plexiglass, usate in coppia, restano la soluzione più precisa e sono quelle richieste in sede d’esame.
Al contrario, il regolo Cras integra un doppio goniometro incrociato e consente un lavoro più rapido, con una precisione leggermente inferiore. Il regolo bretone, o bussola da carteggio con lettura semplificata, è da privilegiare quando lo spazio a bordo è ridotto e il mare è formato: nasce per le piccole unità e risulta molto intuitivo nella navigazione pratica.
