Formule e strumenti per calcolare il punto nave

Calcolare il punto nave è una competenza fondamentale per ogni navigatore: questo articolo illustra metodi, calcolare punto nave con rilevamenti costieri, radar e navigazione stimata, fornendo formule e strumenti pratici per determinare la posizione con precisione.

Fare il punto nave: significato e coordinate geografiche

Il punto nave identifica la posizione della nave in un istante preciso ed è espresso tramite coordinate geografiche, cioè latitudine e longitudine, ricavate e controllate sulla carta nautica.

Cos'è il punto nave e come si esprime

Fare il punto nave significa determinare la posizione dell'imbarcazione rispetto alla carta e alla rotta seguita. Il risultato nasce dall'incrocio di almeno due luoghi di posizione: il dato finale, espresso in latitudine e longitudine, è controllabile direttamente sulla carta. Le timonerie idrauliche e meccaniche Ultraflex aiutano a mantenere il governo con continuità, aspetto rilevante quando si deve seguire con precisione la rotta tracciata.

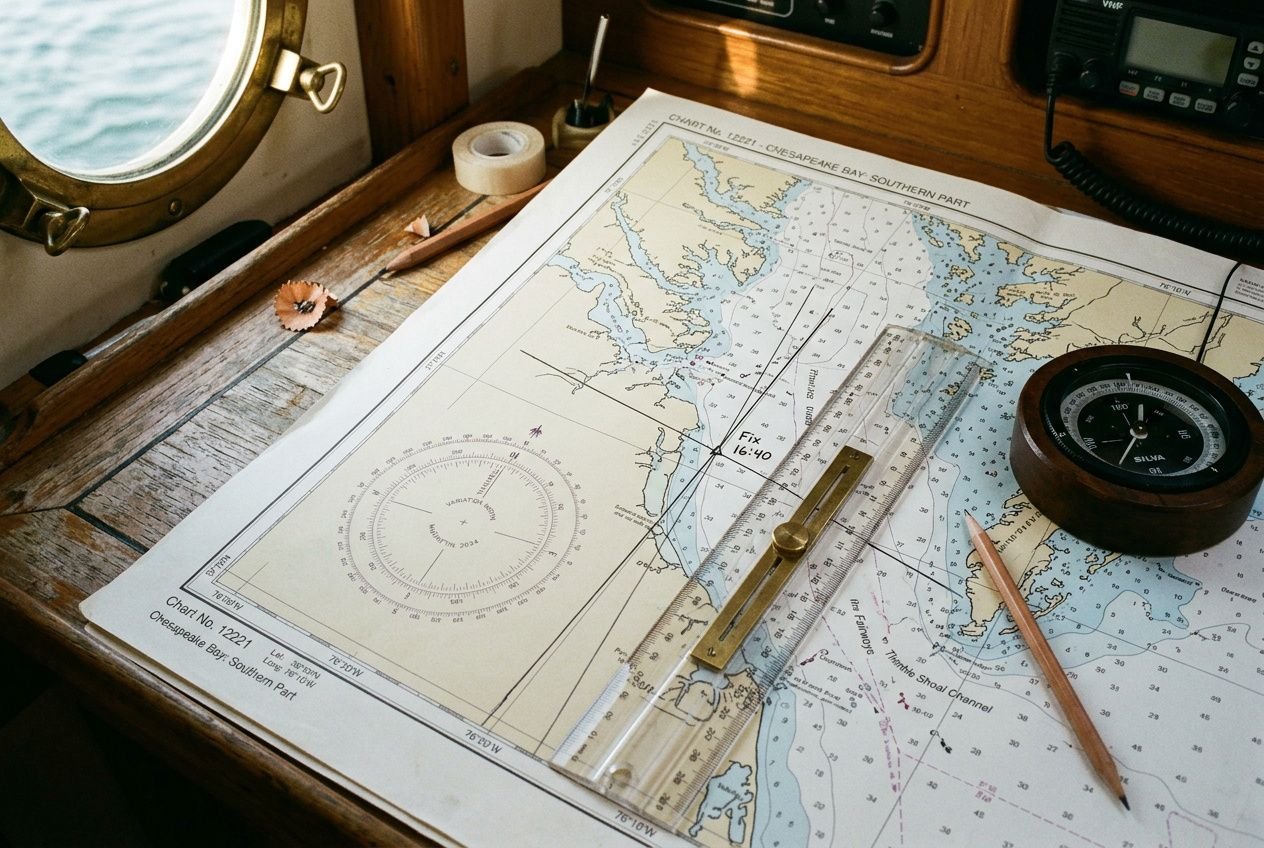

Come si legge la posizione sulla carta nautica

Una volta che il punto nave coordinate è stato ricavato, la lettura sulla carta nautica segue una regola semplice: la latitudine si prende sui bordi laterali, la longitudine su quelli superiore e inferiore, sempre in gradi, minuti e decimi di minuto. Un minuto di latitudine corrisponde a un miglio marino, pari a 1852 metri: è il riferimento base per trasformare ogni distanza reale in misura sulla carta.

• Latitudine: distanza angolare dall'equatore, letta sui lati verticali della carta, espressa in gradi Nord o Sud.
• Longitudine: distanza angolare dal meridiano di Greenwich, letta sui lati orizzontali della carta, espressa in gradi Est o Ovest.
• Minuto di latitudine: corrisponde a un miglio marino (1852 m), unità usata per misurare le distanze sulla carta.
• Compasso nautico: strumento utile per riportare una distanza dal meridiano o dal parallelo più vicino alla scala della carta.

Le eliche di manovra Quick, con spinta da 25 a 300 kgf, sono utili quando serve controllare il posizionamento in spazi ristretti durante le manovre.

Perché l'angolo tra i LOP influisce sull'incertezza

Ogni luogo di posizione genera una fascia di possibile errore. Quando due luoghi di posizione si incrociano, formano un'area geometrica da cui deriva l'incertezza del punto nave; con un angolo vicino a 90°, questa area si riduce e la posizione della nave risulta più affidabile.

Al contrario, angoli troppo acuti o troppo ottusi allargano l'errore. A bordo, conta la geometria dei rilevamenti: scegliere riferimenti ben separati migliora il risultato almeno quanto strumenti corretti, radar compreso, o una buona navigazione stimata.

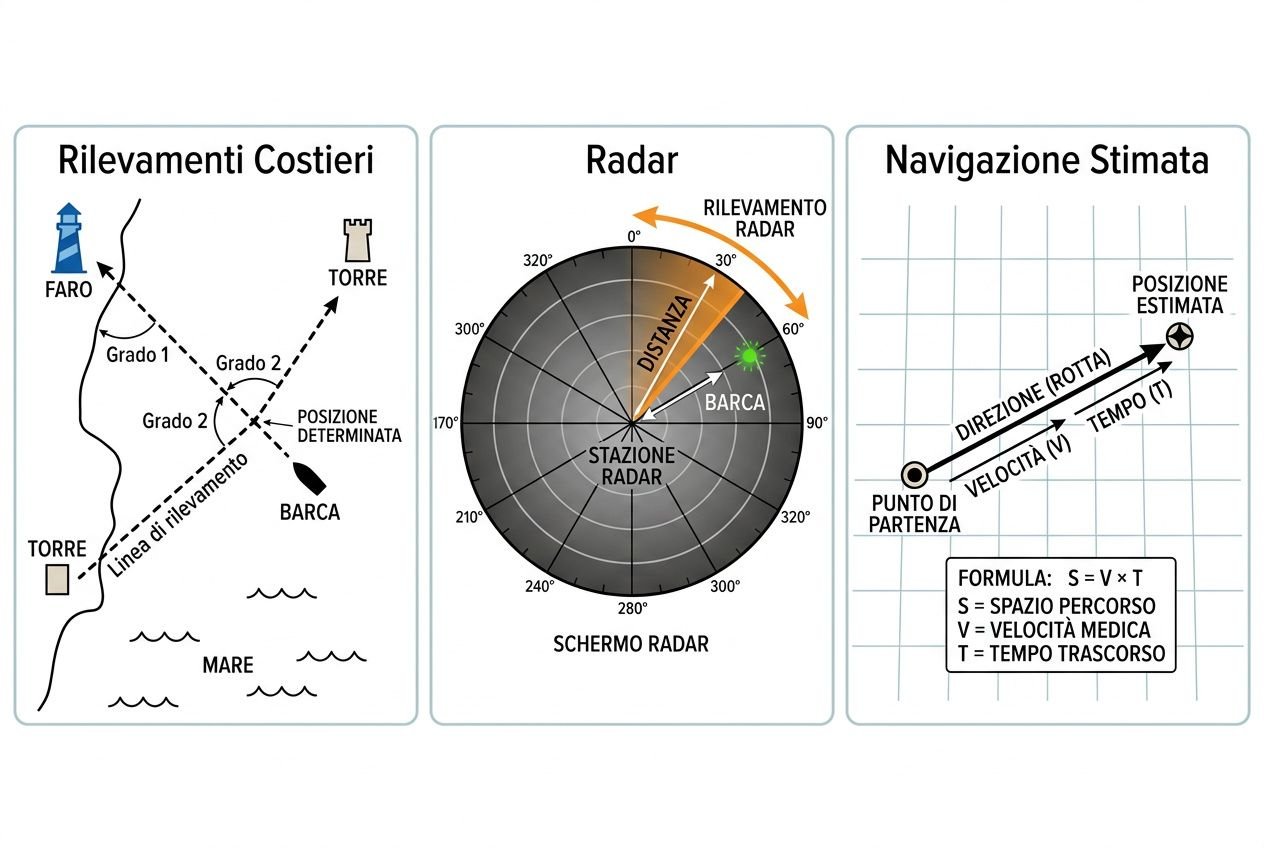

Come fare il punto nave: metodi e calcolo pratico

Per capire il punto nave navigazione come fare, conta prima di tutto l’equipaggiamento disponibile e lo scenario in cui si svolge la navigazione. I riferimenti operativi restano tre: rilevamenti costieri, radar e navigazione stimata. La scelta dipende da precisione, rapidità di esecuzione e visibilità dei riferimenti sulla carta nautica.

Calcolo del punto nave con rilevamenti costieri

Il punto nave calcolo con rilevamenti costieri parte dal riconoscimento di almeno due punti cospicui, per esempio fari o torri, ben individuabili sia dal mare sia sulla carta nautica. Una volta scelto ogni punto cospicuo, si misura il rilevamento vero con la bussola di rilevamento e si ripete la lettura quattro o cinque volte: il calcolo della media riduce gli errori occasionali.

• Identificazione del punto cospicuo: scegliere riferimenti netti, stabili e riportati sulla carta nautica o nei portolani.
• Misurazione del rilevamento: leggere il rilevamento rispetto al Nord Vero con la bussola.
• Calcolo della media: sommare le letture e dividerle per il numero delle osservazioni, così da ottenere un dato più attendibile.
• Tracciatura sulla carta: dal simbolo del punto cospicuo, riportare sulla carta la semiretta con il rilevamento inverso verso l’unità.

Per ottenere un buon punto nave sulla carta, l’angolo fra i due rilevamenti dovrebbe avvicinarsi a 90°. Se l’angolo è troppo acuto, l’intersezione perde affidabilità. Un terzo rilevamento, quando disponibile, offre un controllo aggiuntivo e consolida la posizione della nave sulla carta.

Determinazione del punto nave con il radar

Quando la visibilità cala, il radar permette di determinare il punto nave con buona continuità. I metodi usati sono tre: incrocio di distanze, rilevamento e distanza su un solo riferimento, oppure rilevamenti multipli. Vale la pena conoscere quale dei tre metodi offre il risultato più pratico in ciascuna situazione.

• Metodo delle distanze: si misura la distanza da almeno due punti riconoscibili e si tracciano sulla carta due circonferenze con raggio corrispondente.
• Metodo rilevamento e distanza: si prende su un unico punto sia il rilevamento sia la distanza; l’incrocio delle due informazioni fornisce rapidamente il punto nave sulla carta.
• Metodo dei rilevamenti multipli: utilizza due o tre rilevamenti radar, ma resta meno preciso perché il radar misura meglio la distanza dell’angolo.
• Visibilità ridotta: con nebbia o navigazione notturna, il radar diventa lo strumento da privilegiare quando i riferimenti visivi non sono utilizzabili.

Il metodo con rilevamento e distanza è il più immediato se c’è un solo riferimento ben identificato. Al contrario, tre misure di distanza su più punti aiutano a verificare la coerenza del risultato e a fissare meglio la posizione della nave sulla carta.

Navigazione stimata: formule e strumenti

Se manca un riscontro diretto, si passa alla navigazione stimata. Le formule di base sono semplici: S = V × T, con la distanza percorsa uguale alla velocità moltiplicata per il tempo; da qui derivano T = S/V e V = S/T.

Un esempio chiarisce subito il principio: a 6 nodi per 2 ore, la distanza percorsa è 12 miglia. Gli strumenti necessari sono essenziali: bussola per mantenere la rotta, solcometro per controllare la velocità rispetto all’acqua e orologio per il tempo trascorso. Un limite non trascurabile: più si prolunga la stima senza verifiche esterne, più l’errore si accumula.

In aggiunta, appena torna disponibile un riferimento costiero o radar, il punto stimato va corretto con un nuovo punto nave.

Prodotti consigliati

-18%

Segnavento Windex 23 XL 584mm per scafi fino a 15m OS3538803

216,67 € 264,23 €

-20%

Segnavento Windex 15 MK2 380mm per cabinati fino a 11m N101882704025

77,88 € 97,36 €

-10%

Segnavento Windex 10 C 250mm per deriva N101882704024

61,05 € 67,83 €

Luoghi di posizione e correzioni magnetiche per il punto nave

La qualità del punto nave nasce da due passaggi: scegliere bene i luoghi di posizione e applicare senza errori le correzioni magnetiche della navigazione. Se uno dei due manca, l’errore non resta isolato: si trasferisce sulla rotta, altera la posizione stimata e incide sul calcolo del moto della nave.

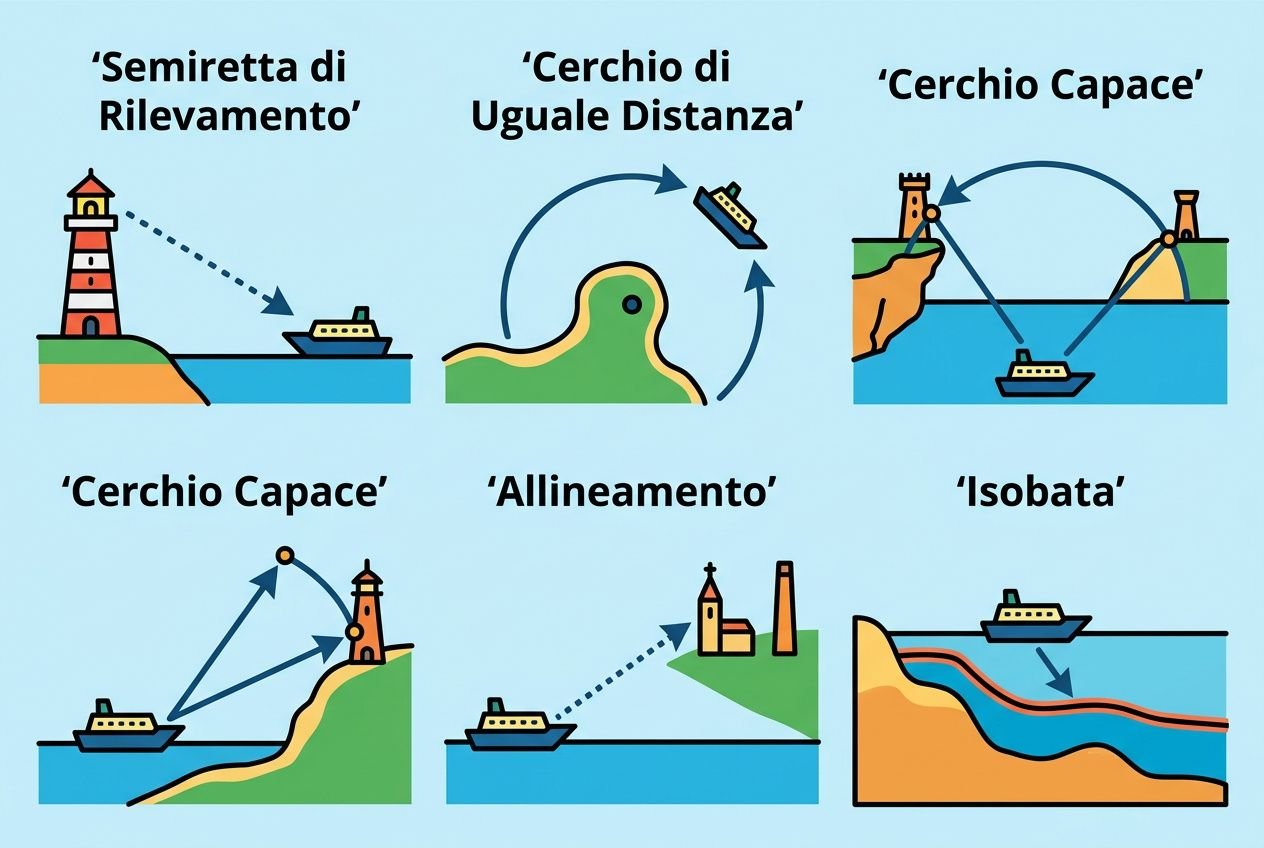

I cinque tipi di LOP e la loro precisione

I LOP usati nella navigazione costiera sono cinque. Non offrono tutti la stessa affidabilità, né richiedono gli stessi strumenti.

• Semiretta di rilevamento: linea tracciata dal punto cospicuo nella direzione inversa al rilevamento misurato; precisione legata alla bussola e alle correzioni.
• Cerchio di uguale distanza: luogo dei punti equidistanti da un riferimento costiero, ricavato con radar, telemetro o angolo verticale.
• Cerchio capace: luogo dei punti dai quali si osserva lo stesso azimut orizzontale tra due punti cospicui; esente da errori sistematici e utile sotto costa.

A questi si aggiungono isobata e allineamento. L’isobata unisce punti di uguale profondità rispetto al livello di riferimento della carta e vale come LOP solo se il fondale è ben conosciuto e l’ecosonda è affidabile. L’allineamento, al contrario, è da privilegiare quando due riferimenti costieri cadono sulla stessa linea di vista: una volta acquisito, fissa con grande precisione uno dei luoghi di posizione.

Declinazione e deviazione magnetica nel calcolo del rilevamento vero

Una volta scelti i luoghi di posizione, resta il passaggio che porta la misura grezza alla carta: correggere il dato magnetico. Le correzioni magnetiche della navigazione comprendono declinazione e deviazione magnetica. La declinazione è la differenza tra Nord geografico e Nord magnetico; la deviazione nasce invece dalle masse ferrose di bordo e cambia con la rotta.

Per determinare il rilevamento vero a partire dalla lettura della bussola, questi valori vanno applicati nell’ordine corretto: prima la deviazione, poi la declinazione. La formula riportata è: Rlv = Pv + Rlp, dove Pv indica la prora vera e Rlp il rilevamento polare misurato. I dati della declinazione si leggono al centro delle rose graduate delle carte nautiche e delle effemeridi nautiche, insieme alla variazione annuale necessaria per aggiornare il valore.

In aggiunta, la deviazione va verificata ogni volta che la prora cambia in modo sensibile. A bordo, conta questo: se la correzione non segue la nuova direzione, il rilevamento, l’azimut e il successivo punto nave perdono coerenza con la posizione reale.

Il GPS offre un controllo rapido della posizione, ma non sostituisce la lettura critica della carta. Prima di salpare vale la verifica incrociata: nave sulla carta e situazione reale coincidono solo quando rilevamento vero, distanza e linea di posizione sono stati ricavati con correzioni complete.
