Come funziona un plotter nautico: guida al chartplotter
Un chartplotter non è un semplice GPS: trasforma coordinate satellitari in una lettura cartografica immediata, con rotte, ostacoli e riferimenti costieri visibili in un colpo d'occhio.
Cos'è un chartplotter e come si distingue dal GPS
Un chartplotter è un dispositivo elettronico pensato per la navigazione: riceve i dati di posizionamento dal gps marino e li sovrappone alla cartografia digitale. Il risultato è una lettura immediata della posizione, della rotta e della direzione dell'imbarcazione sulle carte nautiche. La differenza si gioca su questo passaggio: il GPS fornisce coordinate, il plotter cartografico le trasforma in informazione utile per navigare.
Chartplotter cos'è e a cosa serve sulla barca
Il chartplotter, o plotter nautico, mostra in tempo reale la posizione della barca su carte nautiche interattive. Evidenzia fondali, secche, ostacoli e aree sensibili, rendendo più semplice seguire una rotta o correggerla non appena cambiano le condizioni. A bordo, conta la capacità di leggere tutto con un colpo d'occhio.
Oltre alla mappa, il sistema visualizza dati essenziali: SOG, COG, latitudine, longitudine e qualità del segnale ricevuto dal gps integrato o da un'antenna esterna.
- Pianificazione della rotta: permette di creare e salvare una sequenza di waypoint per ripetere percorsi già verificati.
- Controllo in tempo reale: aggiorna continuamente posizione, velocità, direzione e distanza dal punto di arrivo.
- Integrazione di bordo: collega in un unico ambiente dati provenienti da AIS, radar, ecoscandaglio e autopilota.
Tra le soluzioni più richieste rientra Raymarine Axiom/Axiom+, un sistema multifunzione con touchscreen, gps nautico, cartografia elettronica e gestione avanzata degli strumenti collegati. Per confrontare le versioni disponibili e le specifiche tecniche, Nautimarket Europe mette a disposizione la gamma completa dedicata al plotter nautico Raymarine Axiom.
Differenza tra un plotter e un GPS nautico
Un gps nautico semplice restituisce coordinate, velocità e direzione in forma numerica; un plotter cartografico usa quegli stessi dati per mostrare la posizione su una base cartografica leggibile, con riferimenti costieri, batimetrici e portuali.
- GPS nautico semplice: indica coordinate e parametri di movimento, senza vera rappresentazione su carta.
- Chartplotter: abbina tecnologia GPS e cartografia per visualizzare rotta, waypoint, ostacoli e servizi utili alla navigazione.
- Display multifunzione: estende il principio del chartplotter integrando anche radar, sonar, ecoscandaglio e AIS.
Una volta che il segnale satellitare è disponibile, il gps marino determina la posizione. Il chartplotter la interpreta e la colloca sulle carte nautiche: in pratica, il GPS rileva dove si trova l'unità, il plotter nautico aiuta a decidere come procedere.
Tipologie di plotter cartografico disponibili

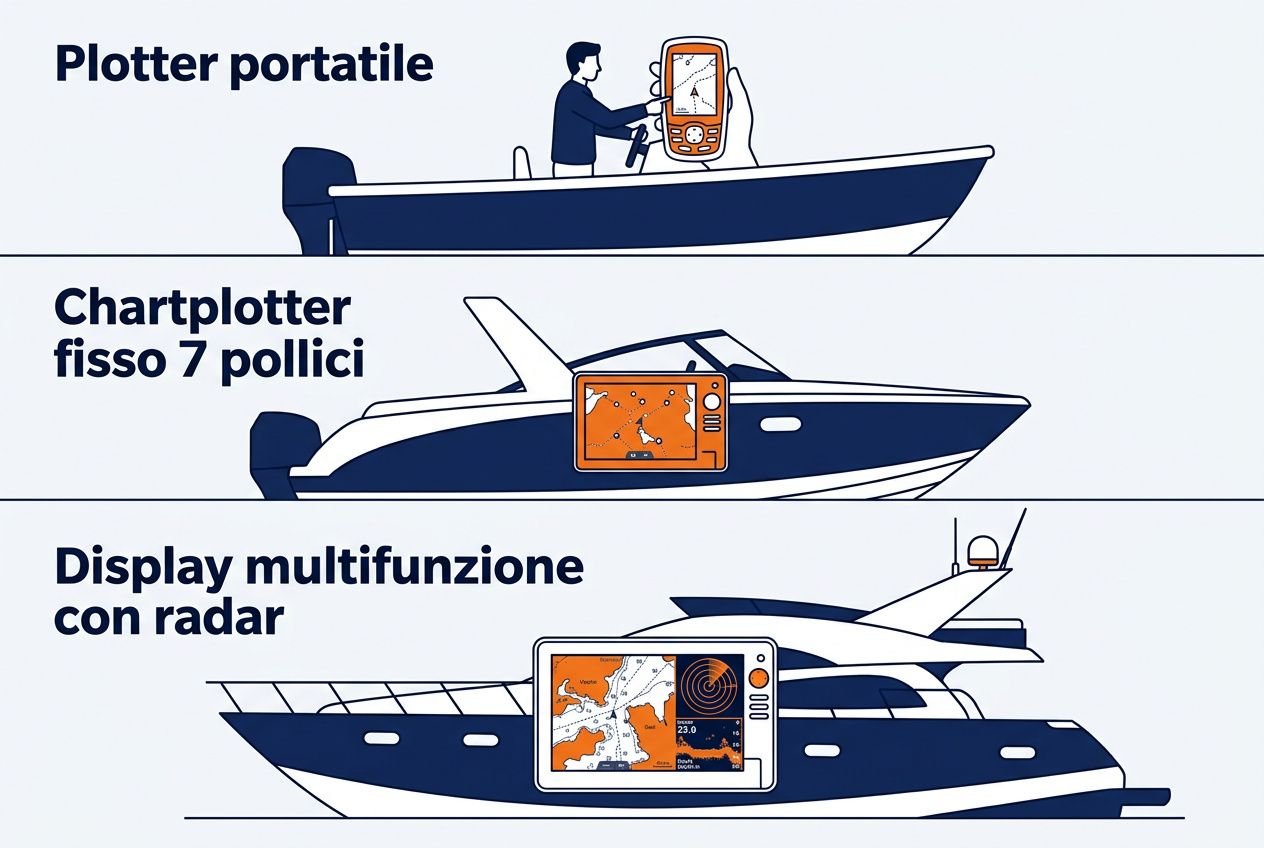

I plotter cartografici GPS disponibili si dividono in soluzioni fisse, portatili, multifunzione e software per dispositivi mobili. Il modello stand-alone con gps integrato è da privilegiare quando si cerca un sistema stabile, schermo ampio e installazione dedicata sulla postazione di comando.
Il modello portatile, invece, si adatta a chi utilizza più imbarcazioni o desidera un backup indipendente. Non appena si sale di livello, il display multifunzione unisce plotter cartografico, radar, sonar ed ecoscandaglio in un'unica interfaccia. Per uso secondario restano utili anche app e software su tablet o smartphone, purché considerati come supporto e non come unico riferimento di navigazione.
Come funziona il plotter nautico in navigazione
Il plotter nautico, o chartplotter, elabora i segnali GPS ricevuti da più costellazioni satellitari e li traduce in una posizione precisa sulla cartografia digitale. A bordo, conta la qualità di due elementi: ricevitore e cartografia nautica installata.
Dal segnale satellitare alla posizione sulla carta

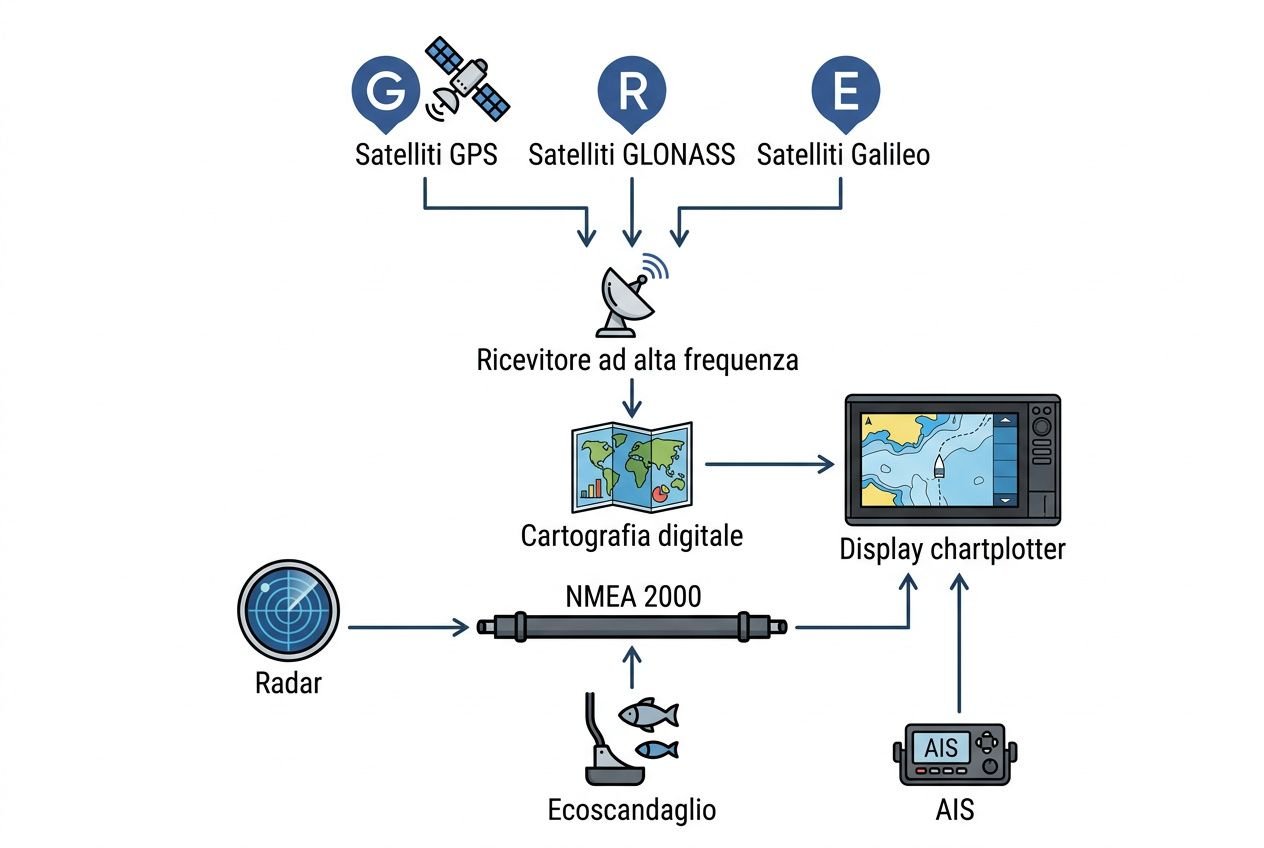

Il plotter cartografico riceve in parallelo segnali GPS, GLONASS e Galileo. L’incrocio di questi dati consente di determinare la posizione della barca e di mostrarla subito sulla cartografia. Non appena il fix è stabile, il navigatore marino aggiorna in continuo l’icona dell’imbarcazione, l’heading vector e i dati numerici di navigazione.
- Ricevitori 10 Hz: aggiornano la posizione dieci volte al secondo e riducono gli errori di posizionamento nella navigazione costiera veloce.
- Funzione traccia: salva in automatico ogni passaggio del percorso; utile per ripercorrere la stessa linea con nebbia o scarsa visibilità.
- Funzione Autorouting: propone una rotta tra due punti in base a fondale, ostacoli e aree interdette.
In aggiunta, se il sistema è collegato in NMEA 2000 a un trasduttore, il plotter cartografico può integrare i dati di sonar ed ecoscandaglio e mostrare in tempo reale profondità e andamento del fondale.
Differenza tra rotta e traccia GPS sul plotter
La rotta è una scelta deliberata: prima di salpare, il navigatore marino inserisce uno o più waypoint e definisce il percorso previsto della barca. Un plotter cartografico Garmin, come altri modelli di fascia evoluta, permette di salvare più rotte e richiamarle quando una navigazione si ripete sugli stessi passaggi.
La traccia segue una logica diversa. È automatica e documenta ciò che il plotter nautico registra davvero durante il movimento. La differenza si gioca su questo punto: la rotta guida, la traccia verifica. In caso di rientro con scarsa visibilità, seguire a ritroso una traccia già percorsa può aiutare a mantenere il passaggio in acque note.
Cartografia digitale vettoriale e raster a confronto
Le carte vettoriali sono composte da oggetti interrogabili: boe, porti, batimetriche e simboli possono essere selezionati per leggere dati aggiuntivi. Consentono uno zoom fluido e risultano la scelta più adatta quando il plotter cartografico deve integrarsi con funzioni di navigazione avanzata.
Al contrario, la cartografia raster riproduce la carta cartacea ufficiale con la stessa grafica e la stessa simbologia. Offre un colpo d’occhio familiare, ma non permette di interrogare gli elementi e risulta meno adatta quando si lavora con radar, ecoscandaglio o strumenti che richiedono un uso dinamico della cartografia nautica.
| Caratteristica | Cartografia vettoriale | Cartografia raster (RNC) |
| Zoom senza perdita di qualità | Sì | No |
| Oggetti interrogabili | Sì | No |
| Aspetto visivo | Schematico e sintetico | Identico alla carta cartacea |
| Compatibilità con Autorouting | Sì | Limitata |
| Peso del file | Leggero | Pesante |

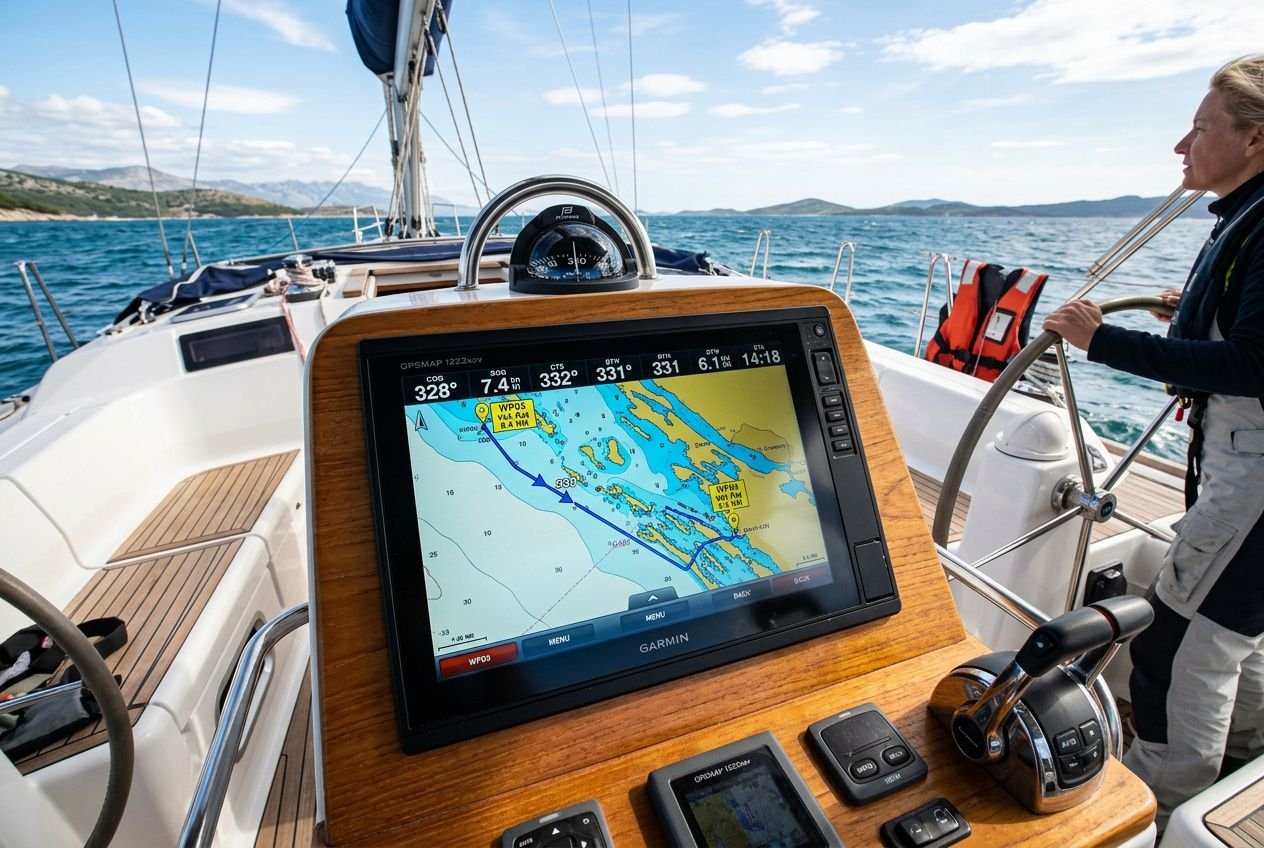

Un plotter nautico collegato a radar, sonar, ecoscandaglio e trasduttore raccoglie sullo stesso schermo dati di posizione, fondale e rotta.
Prodotti consigliati
GPS nautico cartografico quale scegliere per la sua barca
Scegliere un chartplotter adatto richiede un criterio semplice: partire dal modo in cui la barca naviga davvero. La differenza si gioca su quanto l’unità è integrata: tipo di navigazione, dimensioni dello schermo e livello di connessione con radar, ecoscandaglio e sonar determinano la scelta concreta.
I criteri di scelta del plotter cartografico nautico
Per capire gps nautico cartografico quale scegliere, il primo punto è il display. Su una barca con posto guida o tavolo da carte a oltre un metro dallo schermo, 7 pollici rappresentano la base ragionevole; se si prevede l’uso in splitscreen con cartografia e radar oppure con ecoscandaglio, 9 pollici sono il minimo consigliato quando si vuole leggere tutto senza sforzo. La leggibilità in pieno sole rimane il parametro decisivo.
- Dimensione del display: 7 pollici per un uso standard; da 9 pollici in su per affiancare cartografia e radar o ecoscandaglio.
- Metodo di controllo: touchscreen in condizioni tranquille; manopola e pulsanti fisici con mare formato, mani bagnate o uso frequente in navigazione.
- Consumo energetico: circa 900 mA a 12V per un modello da 5 pollici; fino a 4A per un plotter nautico da 16 pollici, con effetti diretti sull’autonomia.
Una volta chiarito lo schermo, entra in gioco l’ installazione. Un plotter cartografico a incasso nel tavolo di navigazione offre un risultato più protetto e pulito; il montaggio su staffa lascia invece maggiore libertà di posizionamento. Prima di salpare, verifichi sempre la compatibilità NMEA 2000: è il passaggio che permette al gps nautico, al navigatore nautico e agli altri apparati di condividere dati di posizionamento in modo corretto.
La cartografia Navionics per migliorare la navigazione
Navionics mette a disposizione versioni SD e Micro SD, tra cui Platinum+, Platinum+ XL, Small 2 e 43XG, con coperture adatte alla navigazione a motore, alla vela e alla pesca.
In pratica, la Small 2 è indicata quando serve un dettaglio elevato su mari, laghi e coste. La 43XG aggiunge la funzione SonarChart, utile per integrare tracce sonar e migliorare la lettura locale del fondale nelle aree meno rilevate. È un vantaggio concreto sia per chi usa un cartografico nautico su acque interne, sia per chi affronta coste articolate con un plotter cartografico nautico.
Non appena si passa al confronto tra le versioni, cartografia Navionics consente di individuare la copertura più adatta. Nautimarket Europe raccoglie le versioni compatibili con i principali plotter, con filtri per formato, copertura geografica e funzioni specifiche.
Domande frequenti
Un chartplotter è un dispositivo elettronico che unisce ricezione GPS e cartografia digitale. In pratica, mostra la posizione della barca direttamente sulle carte nautiche, con aggiornamento continuo durante la navigazione.
Un GPS standard, al contrario, fornisce soprattutto coordinate e dati essenziali. Il plotter nautico, o plotter cartografico, visualizza invece la rotta su una base cartografica leggibile, con dettagli utili come batimetrie, ostacoli, secche e servizi portuali. La differenza si gioca su questo: non solo sapere dove si trova l’imbarcazione, ma leggere subito il contesto nautico in cui si muove.
In aggiunta, questo strumento può dialogare con AIS, radar, ecoscandaglio e sonar. A bordo, conta proprio questa integrazione: il chartplotter diventa il punto di sintesi dei dati necessari per gestire la navigazione con maggiore controllo.
La rotta è il percorso pianificato prima della partenza. Si costruisce impostando una sequenza di waypoint sulla cartografia, che il plotter nautico utilizza come guida.
La traccia, invece, è la registrazione automatica del cammino realmente seguito dalla barca. Non è un piano: è la memoria della navigazione svolta, salvata in tempo reale dal dispositivo elettronico.
Su questa base, ripercorrere una traccia al contrario è da privilegiare quando visibilità e riferimenti si riducono, perché consente di navigare su un passaggio già verificato in precedenza.
La scelta della cartografia dipende prima di tutto dall’area di navigazione e dal livello di dettaglio richiesto: una barca che frequenta porti minori o fondali variabili ha esigenze diverse da chi percorre rotte offshore consolidate.
Per il Mediterraneo, quando serve un dettaglio elevato, le carte Navionics Platinum+ o Small 2 in formato SD o MicroSD rappresentano una soluzione solida. Non appena ci si sposta in aree meno rilevate, può essere utile integrare la base cartografica con dati sonar attraverso la funzione SonarChart della versione 43XG.
Prima di salpare verso zone nuove, conviene controllare con attenzione la copertura geografica e lo stato di aggiornamento della carta. Una cartografia incompleta o non aggiornata può limitare la lettura della rotta e della posizione, anche su un sistema ben equipaggiato con radar, AIS o ecoscandaglio.
